直流桩核心优势

01直流充电枪
采用模块标准化设计，预留工作指示灯位和电子锁装置位，以及温控感应线位；外壳材料具有耐压、耐寒、耐热、耐冲击、环保、阻燃、抗油、抗紫外线，适合室内外实用等特点，充电枪头经过100%真空泄露测试;电缆材料表面是TPE，安全可靠稳定充电；选用的充电枪通过中汽研的国家强制标准GB/T20234-2015标准。
02主控单元
主控系统实现智能化操作，提供人机交换操作，具有刷卡功能、扫码功能、安全防护功能等数十项优势。
03液晶触摸屏
液晶显示模块是一款以DVI-I接口的液晶显示模块，该产品基于7英寸真彩液晶屏和五点电容式触摸屏开发，客户端接口包含24bitLVDS数据接口和USB触摸屏控制接口，模块驱动板集成了显示屏所需的各种复杂电源模块，便于客户使用。产品可选配双指示灯显示和音频播放等。
04华为充电模块
采用专利电路设计和新工艺的充电模块， 具有恒功率电压范围宽、高效率、高功率因数、高功率密度、电磁辐射和干扰极小、高可靠性等优点，满足各种电动汽车的快速充电需求，节能环保效果显著，达到国际领先水平。

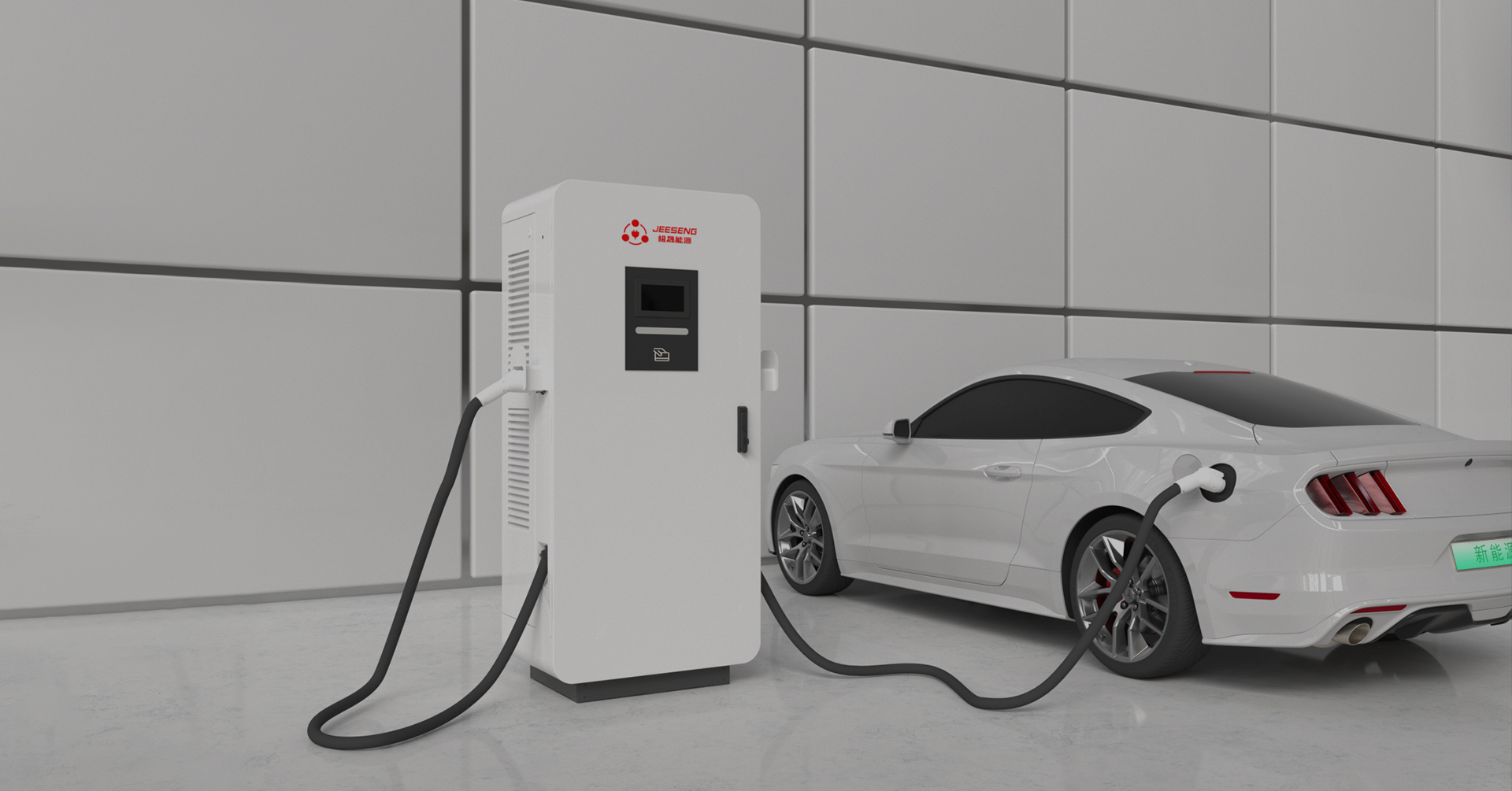

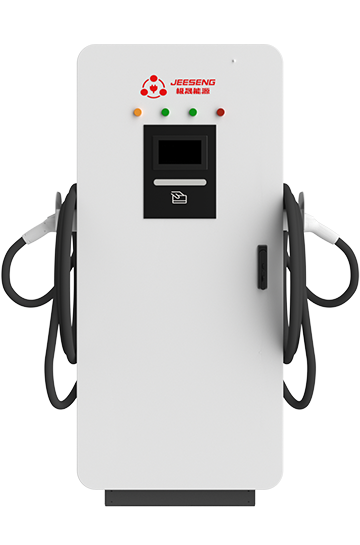

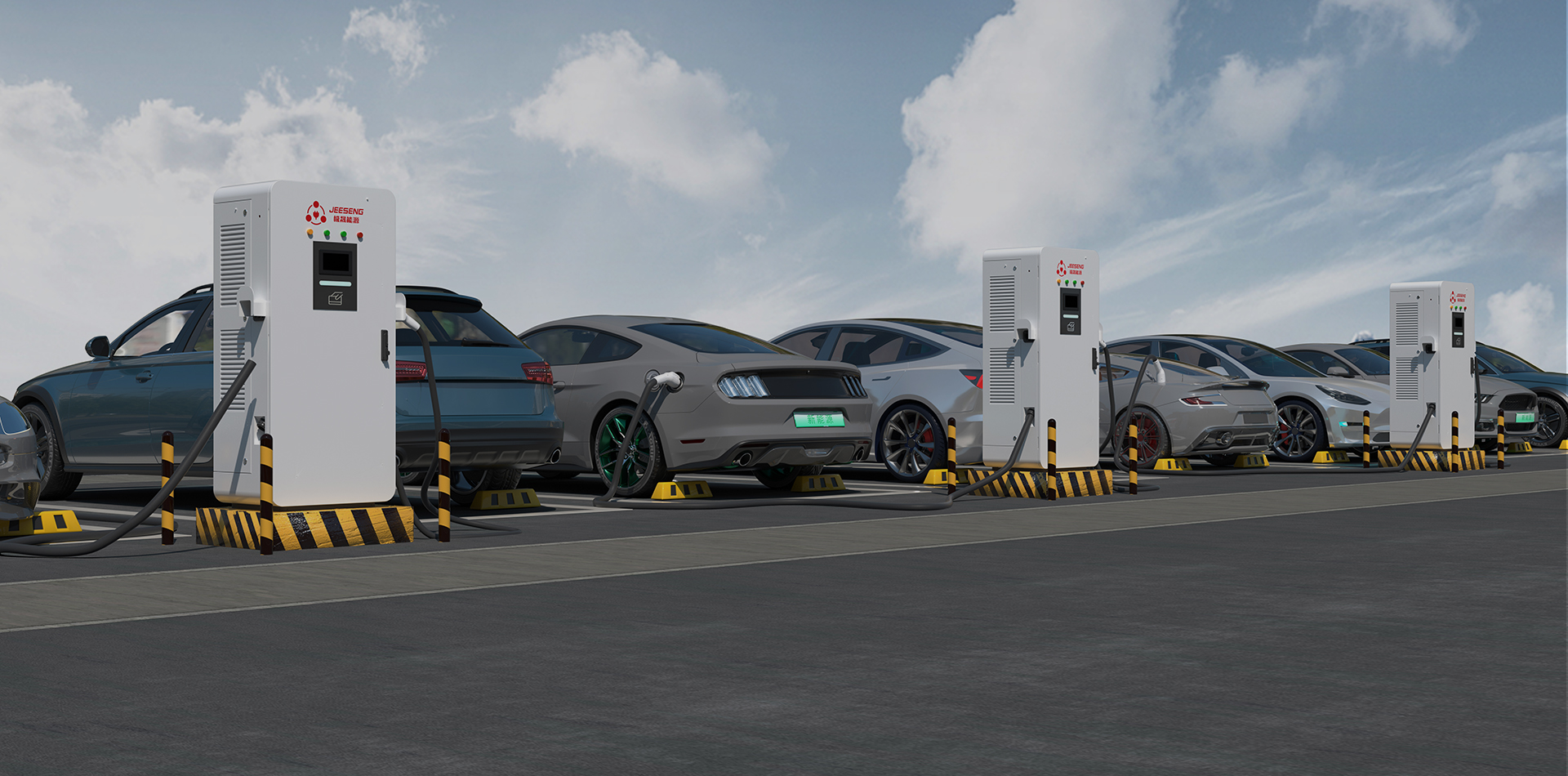

直流快速充电桩
直流快速充电桩
直流快速充电桩

安全·可靠· 易用·节能·省钱·便捷·智能

  • 智能：用直流快充技术，250A电流输出，充电效率更高效； 控制板具备多种扩展接口，方便进行功能扩展；支持线上运行，线上结算，使用更智能。
  • 便捷：具备刷卡支付、手机扫码支付功能等多种支付功能， 用户使用方便便捷。
  • 省钱：采用有源功率因数校正技术，站内无需单独配置无功补偿和消谐装置，大量节省投资。
  • 节能：充电桩功率可达93%以上，模块EMC符合GB/T18487.1。
  • 安全：模块安规符合CE标准，系统具备绝缘监测功能，具备输入输出测告罄保护等多项安全防护功能；
  • 可靠：充电枪的外壳材料采用热塑性塑料，阻燃等级UL94V-0，电缆材料表面是TPE，安全可靠稳定充电；
  • 易用：采用国际推荐接口和BMS协议，操作界面友好，多种充电方式可选。
直流快速充电桩资质证书
已通过南方电网98项交流安全测试

  • ·外观检查
    ·标志检查
    ·基本构成检查
    ·机械开关设备检查
    ·防雷措施检查

  • ·防盗措施检验
    ·充电控制装置检查
    ·通信功能检查
    ·绝缘检测功能检查
    ·直流输出回路短路检测功能检查

  • ·车辆插头锁止功能检验
    ·预充电功能检验
    ·显示功能检验
    ·输入功能检验
    ·计量功能检验

  • ·急停功能检验
    ·输入过压保护检验
    ·输入欠压保护检验
    ·输出过压保护检验
    ·输出短路保护检验

  • ·过温保护检验
    ·开门保护检验
    ·启动急停装置检验
    ·输入电流过冲检验
    ·蓄电池反接检验

  • ·防逆流功能检验
    ·接触器粘连检验
    ·充电模式和连接方式检查
    ·充电连接装置及电缆检查
    ·电气隔离检查

  • ·直接接触防护检验
    ·动力电源输入失电检验
    ·电气间隙和爬电距离检验
    ·绝缘电阻检验
    ·介电强度检验

  • ·介电强度检验
    ·接地检验
    ·最大恒功率输出检验
    ·功率控制检验
    ·低压辅助电源检验

  • ·稳流精度检验
    ·稳压精度检验
    ·电压纹波因数检验
    ·电流纹波检验
    ·输出电流设定误差检验

  • ·输出电压设定误差检验
    ·限压特性检验
    ·限流特性检验
    ·输出电流响应时间检验
    ·输出电流停止速率检验

  • ·启动输出过冲检验
    ·输出电流测量误差检验
    ·输出电压测量误差检验
    ·测量值更新时间检验
    ·效率检验

  • ·功率因数检验
    ·待机功耗检验
    ·充电控制状态检验
    ·充电连接控制时序检验
    ·控制导引电压限值检验

  • ·噪声检验
    ·通信中断检验
    ·保护接地连续性检验
    ·连接检测信号断开检验
    ·输出冲击电流检验
    ·外壳端口辐射骚扰检验
    ·蓄电池电压与通信报文不符检验

  • ·通信规约检验项目
    ·谐波电流发射检验
    ·电压波动与闪烁检验
    ·电源端子传导骚扰检验
    ·信号端口传导骚扰检验
    ·保护无钥匙进入系统辐射骚扰检验
    ·车辆最高允许充电总电压不匹配检验

  • ·协议一致性检验
    ·工频磁场抗扰度检验
    ·电快速瞬变脉冲群抗扰度检验
    ·浪涌抗扰度检验
    ·射频场感应的传导骚扰抗扰度检
    ·电压暂降和短时中断抗扰度检验
    ·付费交易功能检验电磁兼容检验项目

  • ·蓄电池二重保护功能检验
    ·防锈（防氧化）检验
    ·低温检验
    ·高温检
    ·交变湿热检
    ·蓄电池电压超过充电机范围检验

  • ·输出过流保护检验
    ·蓄电池电压检测检验
    ·计量一致性检验
    ·静电放电抗扰度检验
    ·射频电磁场辐射抗扰度检验
    ·充电需求大于蓄电池参数检验

  • ·内部温升检验
    ·允许温度检验
    ·机械强度检验
    ·防护等级检验
    ·防盐雾检验
    ·防触电措施检验

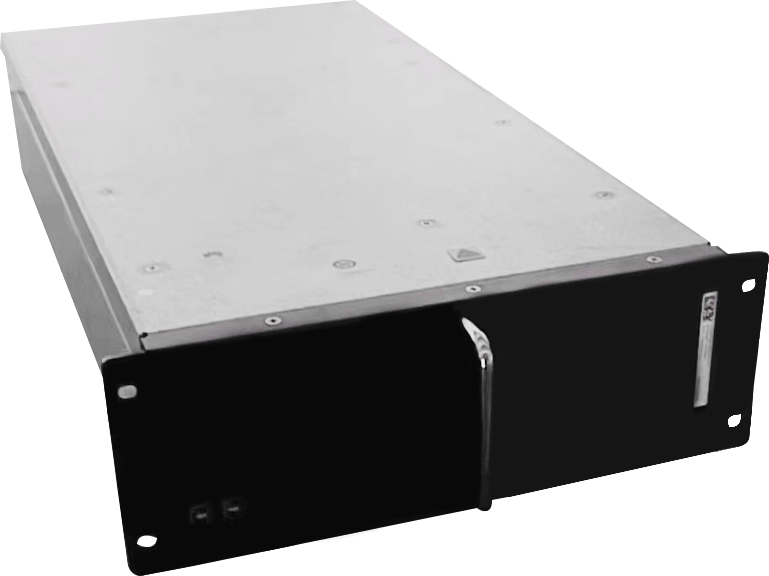

华为充电模块


华为R100030G1是一款高效率、高功率密度的AC-DC充电模块，支持260VAC～485VAC（线电压）三相四线制输入，输出电压范围为200VDC～1000VDC，
额定输出功率30KW。充电模块采用隔离设计的CAN通信接口，与监控模块之间的通信采用CAN通信协议，通过系统监控可设定充电模块输出电压模式，
并实现调压、限流、模块开关机等功能。

  • 更可靠

    采用创新的全灌胶、全隔离工艺，在恶劣环境下也能长时间可靠运行，年失效率少于 0.2%。而且支持智能运维提醒和 OTA 远程升级，节省人工上站。

  • 更高效

    效率比业界平均水平高1%；以120kW 充电桩为例，与业界水平相比，每年可节省约 1140 度电。

  • 更静音

    运行分贝比业界平均水平低9dB，风扇自动调节转速实现低温低噪。消除用户噪声困扰，易于充电桩选址。

  • 全适应

    支持EMC Class B，全场景适建; 宽电压范围，满足不同车型 (不同充电电压) 的充电需求，适配未来车型的发展演进。



充电模块参数

1.宽输入电压范围：260V AC~485V AC
2.宽工作温度范围：-35℃~+75℃
3.额定输出电压：1000V DC
4.最大输出功率：30KW
5.支持热插拔功能
5.支持风扇只能调速
6.支持CAN总线通信功能
7.支持LED和数码管显示告警
8.支持调压、限流、均流功能
9.具有完善的保护功能
  -环境低/过温保护
  -输入侧：支持过/欠压保护、三相不平衡保护
  -输出侧：支持过压保护、短路保护
  -支持输出反灌隔离
10.支持分组设置
  -支持系统监控对总线上不同组别的模块进行分组控制
  -支持分组号和硬件地址掉电存储


产品参数
型号JSDC120-GJSDC160-G
常规参数产品名称
120KW直流桩160KW直流桩
额定功率
120KW160KW
额定电压
380V±15%380V±15%
输入电压
380V±15%380V±15%
输出电压
200V~1000V200V~1000V
输入电流194A259A
最大输出电流250A250A
电压范围200V~1000V200V~1000V
输出电压误差≤±0.5%≤±0.5%
输出电流误差≥30A时，≤±1%;<30A时，≤±0.3A≥30A时，≤±1%;<30A时，≤±0.3A
电流策略均分或自动功率分配均分或自动功率分配
稳压精度≤±0.5%≤±0.5%
稳流精度≤±1%≤±1%
功率因数≥0.99≥0.99
输入频率50/60Hz50/60Hz
峰值效率>95%>95%
充电桩枪数2(250A)2(250A)
其他参数
功能设计以太网/GPRS/4G通讯、后台监控、远端升级、移动支付、手机APP/微信公众号羚码充电、刷卡充电、LED指示
防护等级IP54IP54
安全防护功能急停、防反接、防误操作、过压、欠压、充电异常、过流、短路、漏电、过温、防雷
散热方式强制冷风强制冷风
工作温度-20~+65℃-20~+65℃
储存温度-40~+75℃-40~+75℃
相对湿度0~95%HR,无凝霜0~95%HR,无凝霜
工作海拔2000m无需降额；>2000m,每上升100米工作温度降低1℃
外壳材质镀锌钢板镀锌钢板
产品尺寸450*700*1700mm(L*W*H)525*750*1695mm(L*W*H)
