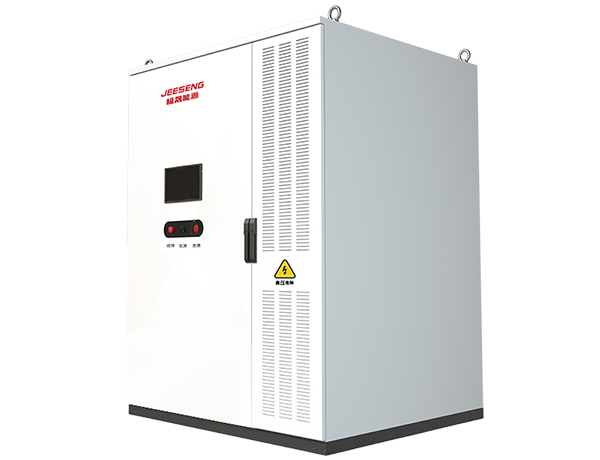

232KWh-液冷储能柜
安全可靠
BMS系统
智能高效
核心优势
- 01安全可靠
- 该系统的PCS防护等级为IP65，采用360度全方位安全防护设计，通过内短监测、内阻监测、温度梯队变化监测、可燃气体监测、气体消防系统等，确保系统安全可靠运行。
- 02灵活配置

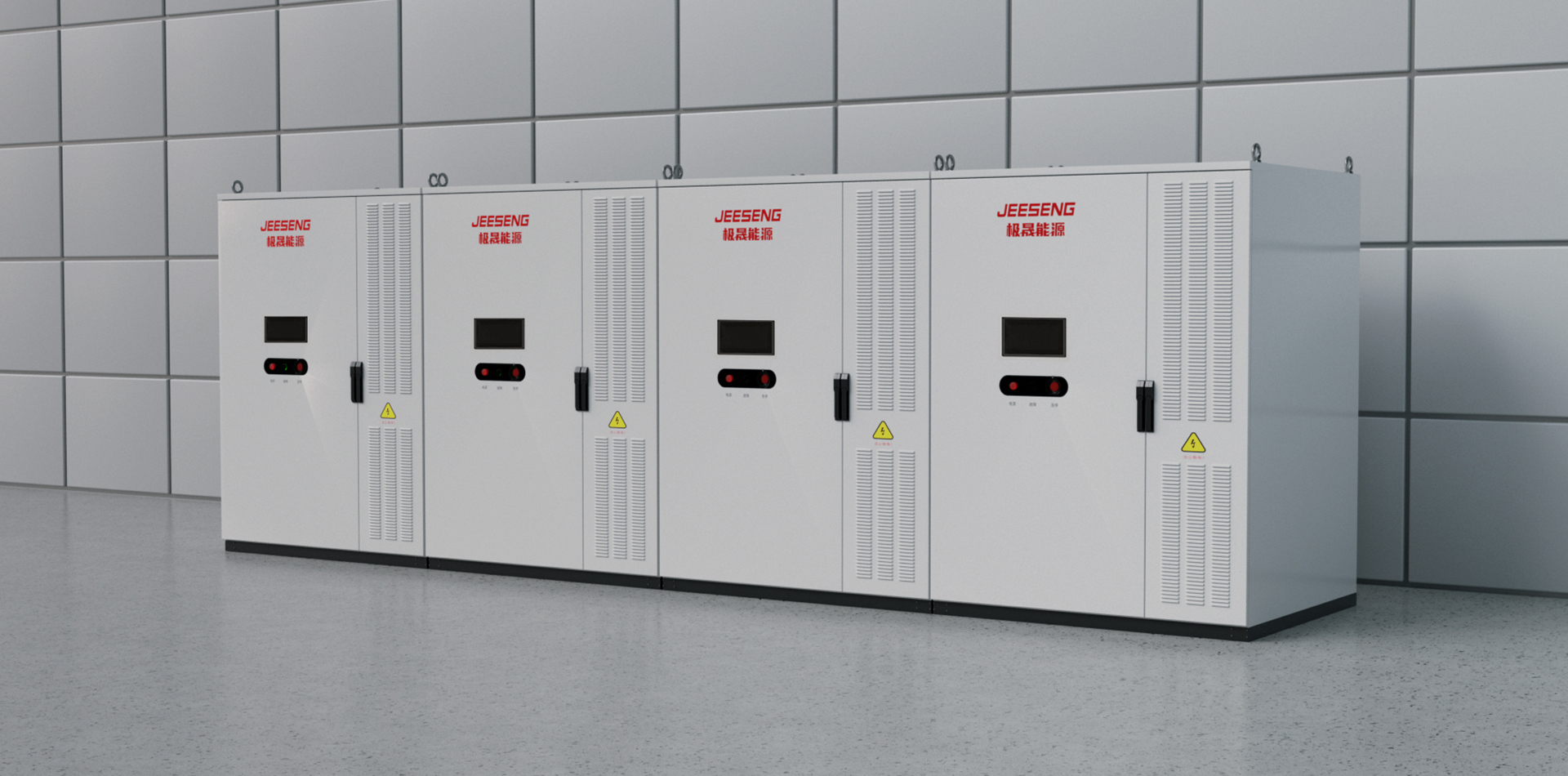

- 该系统可以根据客户需求进行灵活配置一个系统232度电，可以多个组合拼在一起（最大支持16个系统组合），可以满足不同场景的需求。
- 03智能高效
- 高效化、数字化、智能化能量管理系统架构设计；故障预测、识别及快速定位；完善故障分级保护机制。
- 04合规性和兼容性
- 系统状态支持实时在线监测；大容量，长寿命，高放电倍率。
BMS系统·EMS系统· PACK安全设计·寿命长
- PACK安全设计：电池 PACK 集成主动均衡功能，成本比较高，比被动均衡贵3倍，主动均衡的安全性比被动均衡强10倍；安全性极高的LFP体系 ，结构稳定性。
- 寿命长：电芯循环次数达8000~10000次，10年后仍保持70能效（两充两放）。
- BMS系统：智能化管理及维护各个电池单元，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。
- EMS系统：新型模块化储能技术/气凝胶隔热绝缘材料/传统 的电气保护/热管理和高效消防安全系统等手段保障整套设备的运营安全。
液冷系列技术优势
液冷技术功耗更低、制冷效果更好，液冷具备载热量大，换热效率高的特点，在电池包能量密度高，充放电速度快，环境温度变化大的场合得到广泛的应用。
更强大
更安全
更灵活
更智慧
更迅捷
更便捷
液冷系列散热原理
液冷原理采用水、乙醇、硅油等冷却液，通过液冷板上均匀分布的导流槽和电芯间接接触进行散热。

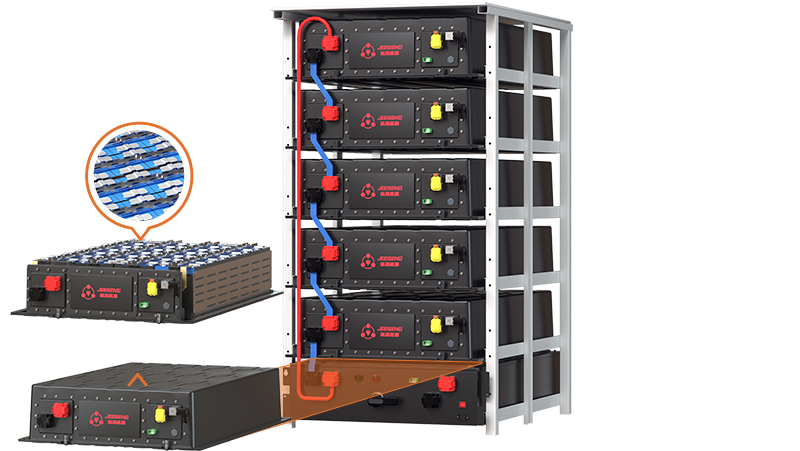

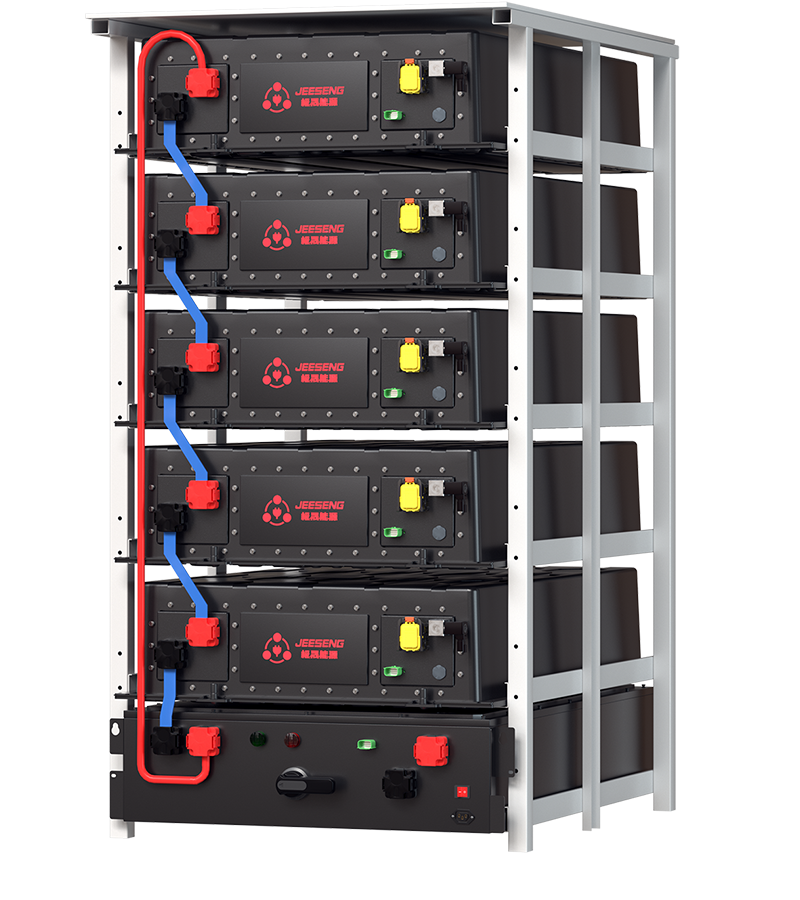

液冷电池簇参数
| 电池包PACK | 1P52S 280AH 46.592KWh |
| PACK标称电压 | 166.4V |
| 电池簇电压范围 | 650Vdc～949Vdc |
| 电池簇容量 | PACK 5pcs+高压箱 232KWh |

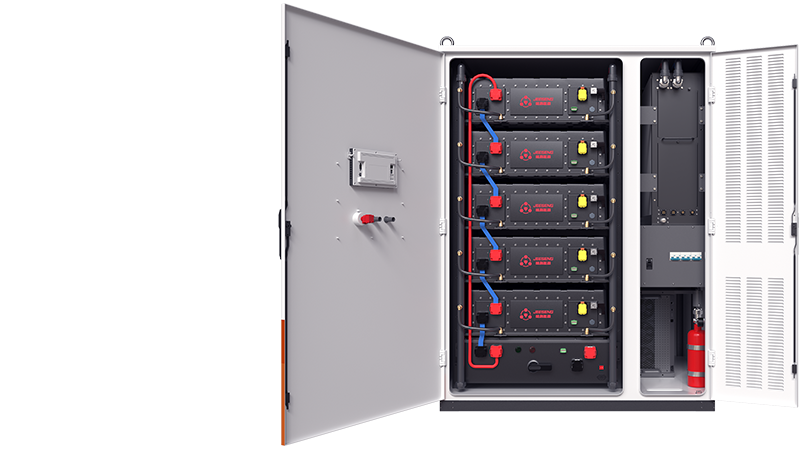

液冷电池内部结构
工商业储能系统可减少对传统电能的依赖，减少了电网的压力和负荷，缓解了电能供应不足的压力，为用户
节约电能投入费用和提供更加可靠和稳定的电力供应，能够有效地应对电力
故障和停电的问题，避免因停电而导致经营和生产等损失。
削峰填谷
利用峰谷差价套利，诚小专变的容量。
提升电能
通过无功调节稳定电压，改善电能质量。
断电后备
后备功能，防止重要负载掉电。
能量稳定
新能源的并网能量有波动，通过储能稳定其输出能量诚少电网波动。
调峰调频
精准快速响应调峰调频指令，减少火力发电机的爬坡频次，提高发电机运行效率。
能量时移
将光伏发电储备起来，在晚上或用电量的大时候释放。针对限光地区，可将超出限制的部分存起来，转移到其他时段并网。
用户侧储能解决方案
分时电价削峰填谷、动态扩容及需求侧响应,省用电电费,另外储能可辅助分布式电源的接入，为电网提供友好型电源。
采用模块化设计，减少了电池一致性带来的收益损失;远程监控,智能化程度高，可实现无人值守，降低系统运维费用;应急供电、削峰填谷、改善供电质量，适用于工商业用户、数据中心等场。
电源侧储能解决方案
延缓配电网升级、应对输电线路故障、参与调频调峰等辅助服务,提高了电网可靠性。
采用模块化设计，减少了电池一致性带来的收益损失;远程监控,智能化程度高，可实现无人值守，降低系统运维费用;应急供电、削峰填谷、改善供电质量，适用于工商业用户、数据中心等场。
输配电侧储能解决方案
锂电储能系统可实现增容扩容、备用电源等功能，在输配电侧接纳更多的可再生能源，保障电网安全、稳定、高效、低成本运行。
符合电力监管要求，承接电网政府调频指令获得收益;帮助电网稳定运行，减少损耗;配合风光储联合监控系统状态，自主运行，快速响应调频指令，并网友好。
| 产品名称 | JEE-II-232液冷储能柜 | ||
| 电网端（并/离网） | 额定电网电压 | AC380V(-15%~+10%) | |
| 额定输出频率 | 50Hz/60Hz(士5Hz) | ||
| 交流接入方式 | 三相四线（带零线N） | ||
| 隔离方式 | 无隔离并网 | ||
| 最大充/放电功率 | 110KW/AC(持续),120KW(1min)130KW(1s) | ||
| 充换电切换时间 | 小于10ms | ||
| 电池端参数 | 电池类型 | 锂电子电池(磷酸铁锂) | |
| 额定电量 | 232KWh | ||
| 最大充/放电电量 | DOD95% | ||
| 最大充/放电电流 | 167A | ||
| 额定充/放电功率 | 105KW | ||
| 循环次数 | 8000(100%充放,衰减到70%,25°C) | ||
| 系统效率/功能/安全 | 系统最大效率 | ＞92% | |
| 充电最大效率 | ≥96% | ||
| 放电最大效率 | ≥96% | ||
| 系统主要功能 | 防逆流保护、高低压穿越、并/离网工作、孤岛保护负荷跟踪、需量控制、远程调度与监控OTA | ||
| 系统安全防护 | 过压、欠压、短路、过载、过流、过温、防雷、漏电绝缘检测、机柜+PACK级沉浸式消防设计等 | ||
| 整体技术参数 | 尺寸（宽/深/高） | 1400x1250x1850mm | |
| 重量 | ≤2500kg | ||
| 工作海拔 | 3000m(100%AC输出) | ||
| 散热方式 | 二代液冷板式或浸没式(电池+PCS) | ||
| 防护等级 | ≥IP65 | ||
