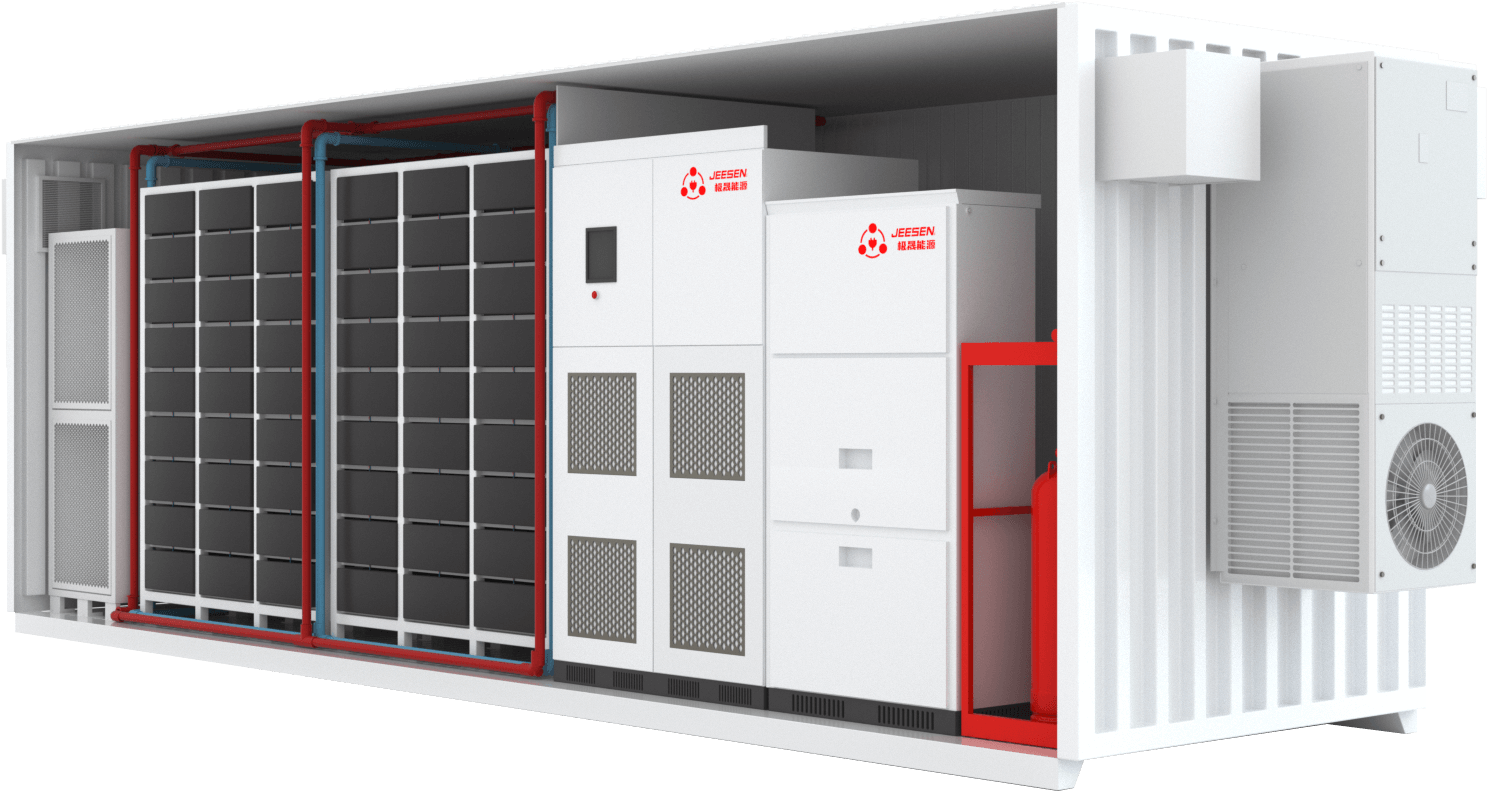

液冷型工商业储能
安全可靠
BMS系统
智能高效
核心优势
- 01安全可靠
- 全方面电气保护：高低压分离、绝缘检测、 接地保护、防雷设计；优选LFP路线，严苛的 安全性测试；电池组于储能逆变器组串式连接， 杜绝环流，安全性更高。
- 02配置丰富
- 设备容量多样化选择；可集成监控系统。
- 03智能高效
- 高效化、数字化、智能化能量管理系统架 构设计；故障预测、识别及快速定位；完善故 障分级保护机制。
- 04合规性和兼容性
- 系统状态支持实时在线监测；大容量，长寿命，高放电倍率。
BMS系统·EMS系统· 安全系数高·空间利用率高
- 安全系数高：轻松与其他公用事业信息系统集成。同时保持高水平的安全性。
- 空间利用率高：电池架与集装箱焊接为一体，结构布局紧凑，提高空间利用率，满足系统结构稳定的需求。
- BMS系统：智能化管理及维护各个电池单元，防止电池出现 过充电和过放电，延长电池的使用寿命，监控电池的状态。
- EMS系统：新型模块化储能技术/气凝胶隔热绝缘材料/传统 的电气保护/热管理和高效消防安全系统等手段保障整套设 备的运营安全。
液冷系列技术优势
液冷技术功耗更低、制冷效果更好，液冷具备载热量大，换热效率高的特点，在电池包能量密度高，充放电速度快，环境温度变化大的场合得到广泛的应用。
能耗更低
寿命更长
低噪音更安静
安全性高
恒温控制
充放电速度快

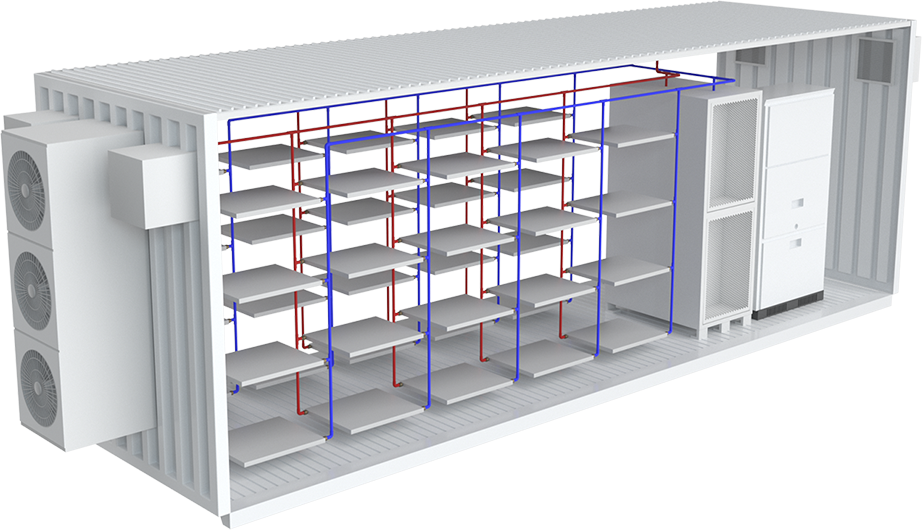

液冷系列散热原理
液冷原理采用水、乙醇、硅油等冷却液，通过液冷板上均匀分布的导流槽和电芯间接接触进行散热。

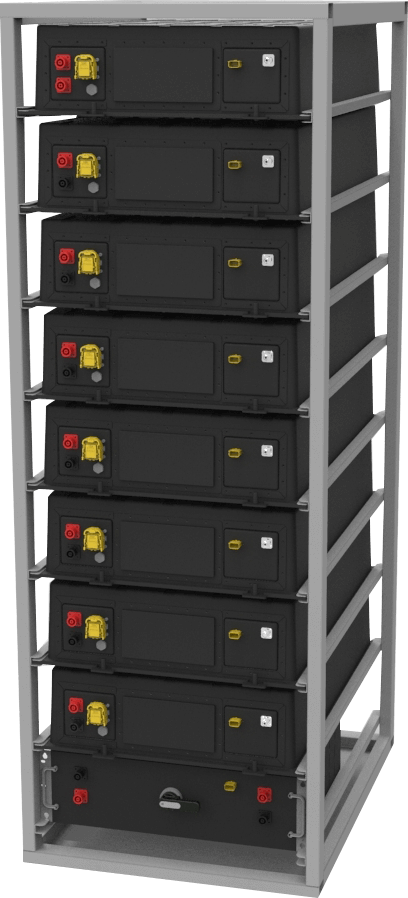

液冷电池簇参数
| 电池包PACK | 1P52S 280AH 46.592KWh |
| PACK标称电压 | 166.4V |
| 电池簇电压范围 | 1040Vdc～1518.4Vdc |
| 电池簇容量 | PACK 8pcs+高压箱 372.736KWh |

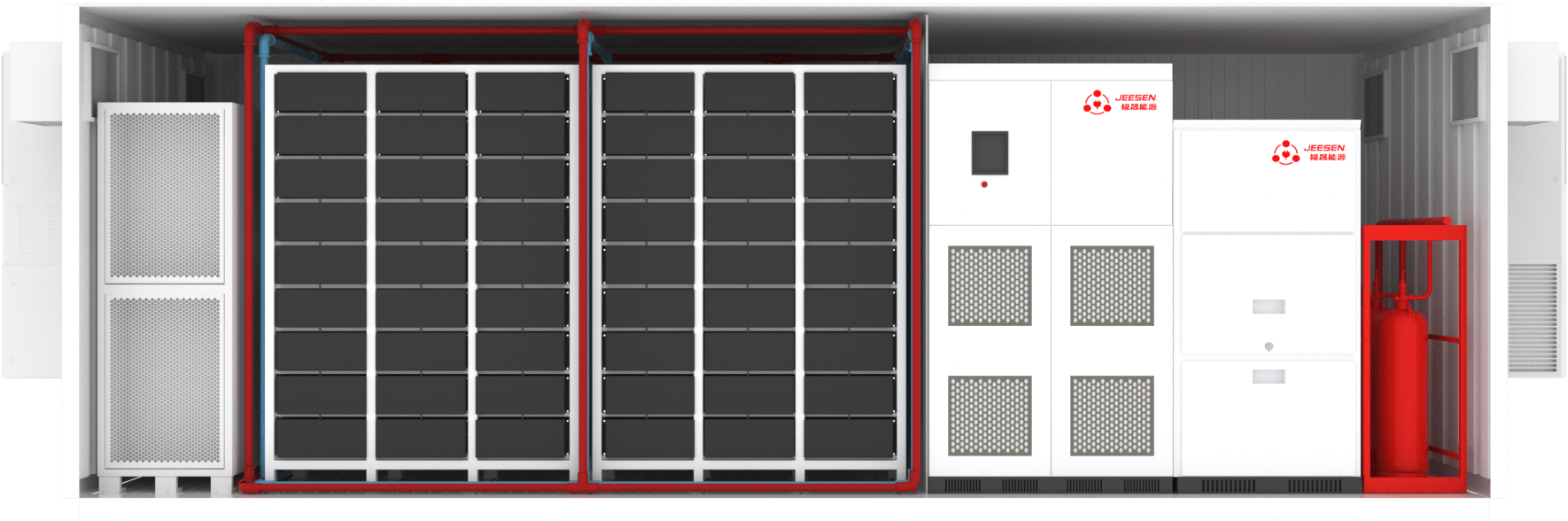

液冷电池内部结构
工商业储能系统可减少对传统电能的依赖，减少了电网的压力和负荷，缓解了电能供应不足的压力，为用户
节约电能投入费用和提供更加可靠和稳定的电力供应，能够有效地应对电力
故障和停电的问题，避免因停电而导致经营和生产等损失。
削峰填谷
利用峰谷差价套利，诚小专变的容量。
提升电能
通过无功调节稳定电压，改善电能质量。
断电后备
后备功能，防止重要负载掉电。
能量稳定
新能源的并网能量有波动，通过储能稳定其输出能量诚少电网波动。
调峰调频
精准快速响应调峰调频指令，减少火力发电机的爬坡频次，提高发电机运行效率。
能量时移
将光伏发电储备起来，在晚上或用电量的大时候释放。针对限光地区，可将超出限制的部分存起来，转移到其他时段并网。

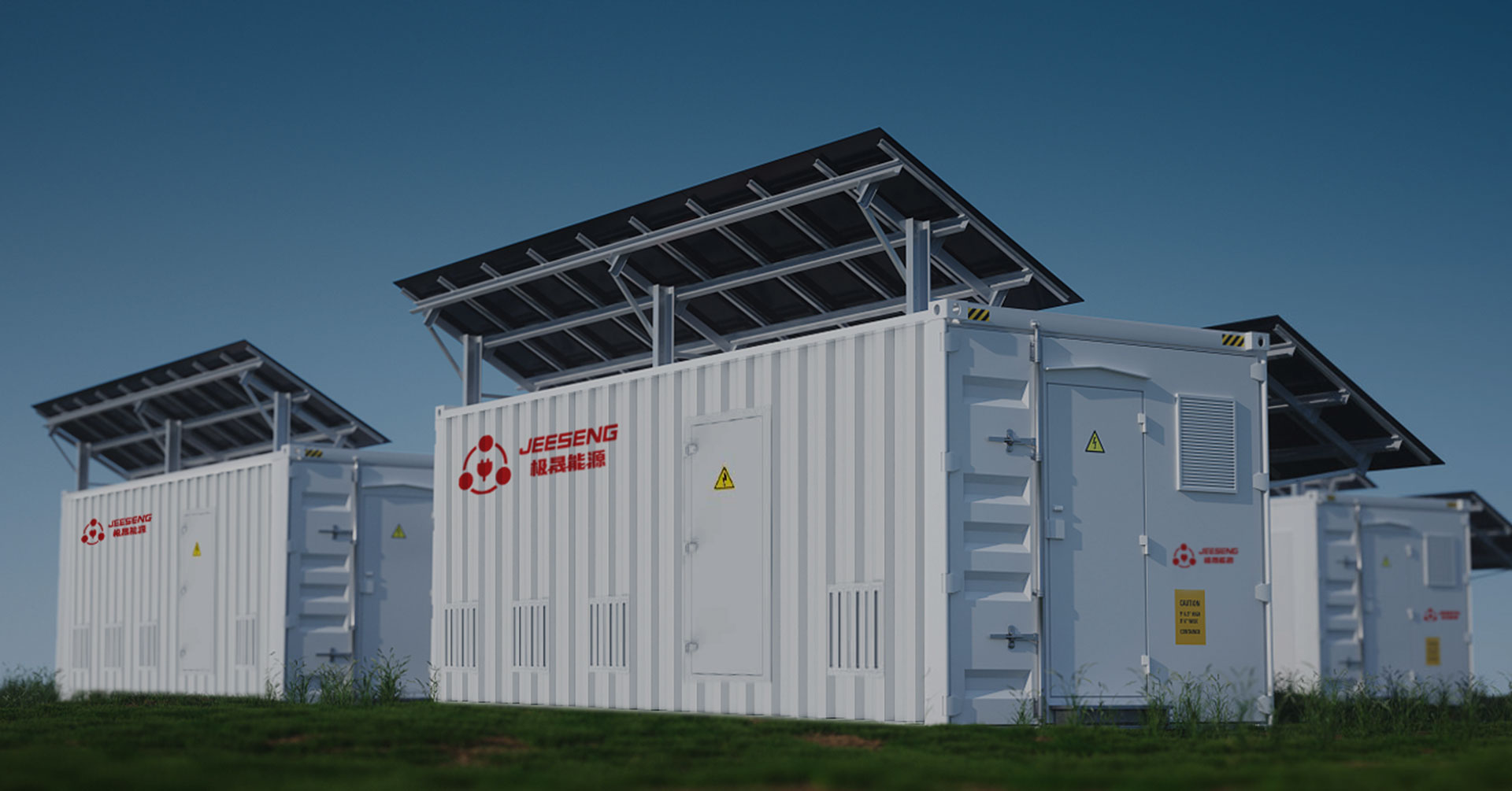

用户侧储能解决方案
分时电价削峰填谷、动态扩容及需求侧响应,省用电电费,另外储能可辅助分布式电源的接入，为电网提供友好型电源。
采用模块化设计，减少了电池一致性带来的收益损失;远程监控,智能化程度高，可实现无人值守，降低系统运维费用;应急供电、削峰填谷、改善供电质量，适用于工商业用户、数据中心等场。

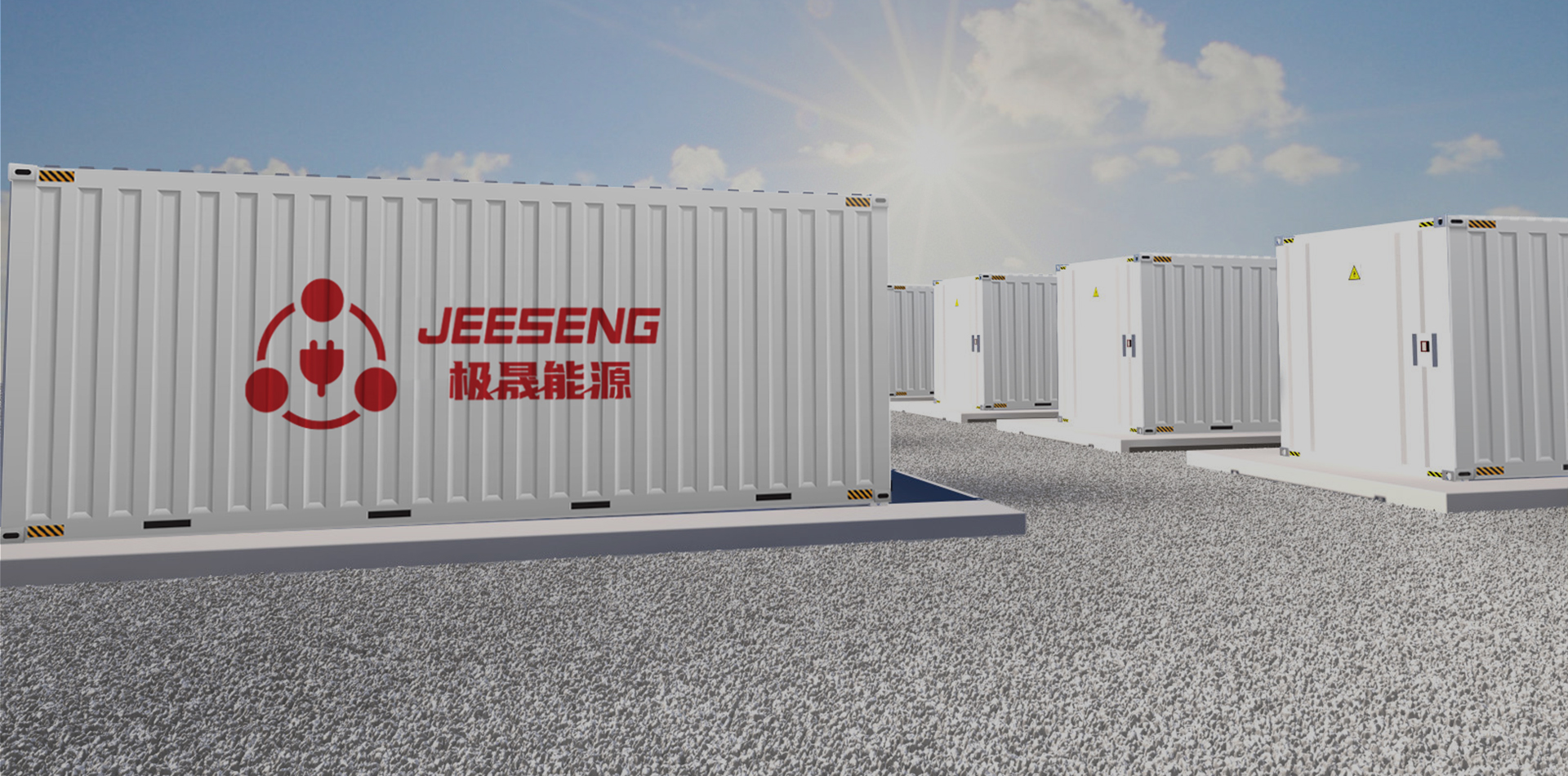

电源侧储能解决方案
延缓配电网升级、应对输电线路故障、参与调频调峰等辅助服务,提高了电网可靠性。
采用模块化设计，减少了电池一致性带来的收益损失;远程监控,智能化程度高，可实现无人值守，降低系统运维费用;应急供电、削峰填谷、改善供电质量，适用于工商业用户、数据中心等场。
输配电侧储能解决方案
锂电储能系统可实现增容扩容、备用电源等功能，在输配电侧接纳更多的可再生能源，保障电网安全、稳定、高效、低成本运行。
符合电力监管要求，承接电网政府调频指令获得收益;帮助电网稳定运行，减少损耗;配合风光储联合监控系统状态，自主运行，快速响应调频指令，并网友好。
| 产品名称 | 液冷型-工商业储能系统-250kw/500kwh | ||
| 电池参数 | 产品型号 | JSESY-C500 | |
| 电芯类型 | 磷酸铁锂-3.2V-280Ah | ||
| 额定电量 | 500KWh | ||
| 电池包数量 | 11 | ||
| 串行并行模式 | 1P52S | ||
| 一个电池包容量 | 46.592KWh | ||
| 充放电倍率 | ≤5C | ||
| 电池单元冷却方式 | 液冷 | ||
| 电池循环使用寿命次数 | 12000次 | ||
| 系统参数 | BMS通选接口 | 以太网/RS485/CAN | |
| 额定交流输出功率 | 100KW | 250KW | |
| 最大交流输出功率 | 110KW | 275KW | |
| 额定交流输出电流 | 144A | 361A | |
| 运行时间（满功率） | 约5h | 约2h | |
| PCS直流电压范围 | 500V~850V | ||
| 直流电流分量 | <0.5% | ||
| 电流总谐波失真 | <0.3%（额定功率） | ||
| 额定电压 | 400V | ||
| 允许电网电压范围 | 320V~460V | ||
| 额定电网频率 | 50/60Hz | ||
| 功率因数 | -1超前~+1滞后 | ||
| PCS通讯方式 | 以太网/RS485/CAN | ||
| PCS通讯协议 | RS485/TCP/IP | ||
| PCS单元冷却方式 | 温控智能风冷 | ||
| 运行温度范围 | -30℃~65℃ | ||
| 消防系统 | 全氟已酮管道式灭火系统 | ||
| 外壳防护等级 | NEMA3P/IP54 | ||
| 防雷等级 | II级 | ||
| 防腐蚀等级 | C3(C4/C5)可选 | ||
| 海拔 | ≤2000m | ||
| 相对湿度 | 0~95%无冷凝 | ||
| 尺寸（长x宽x高） | 约2335x1500x2200m | ||
| 认证 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||
| 产品名称 | 液冷型-工商业储能系统-500kw/1000kwh | ||
| 电池参数 | 产品型号 | JSESY-C1000 | |
| 电芯类型 | 磷酸铁锂-3.2V-280Ah | ||
| 额定电量 | 1000KWh | ||
| 电池包数量 | 22 | ||
| 串行并行模式 | 1P52S | ||
| 一个电池包容量 | 46.592KWh | ||
| 充放电倍率 | ≤5C | ||
| 电池单元冷却方式 | 液冷 | ||
| 电池循环使用寿命次数 | 12000次 | ||
| 系统参数 | BMS通选接口 | 以太网/RS485/CAN | |
| 额定交流输出功率 | 250KW | 500KW | |
| 最大交流输出功率 | 275KW | 550KW | |
| 额定交流输出电流 | 361A | 722A | |
| 运行时间（满功率） | 约4h | 约2h | |
| PCS直流电压范围 | 600V~850V | ||
| 直流电流分量 | <0.5% | ||
| 电流总谐波失真 | <0.3%（额定功率） | ||
| 额定电压 | 400V | ||
| 允许电网电压范围 | 320V~460V | ||
| 额定电网频率 | 50/60Hz | ||
| 功率因数 | -1超前~+1滞后 | ||
| PCS通讯方式 | 以太网/RS485/CAN | ||
| PCS通讯协议 | RS485/TCP/IP | ||
| PCS单元冷却方式 | 温控智能风冷 | ||
| 运行温度范围 | -30℃~65℃ | ||
| 消防系统 | 全氟已酮管道式灭火系统 | ||
| 外壳防护等级 | NEMA3P/IP54 | ||
| 防雷等级 | II级 | ||
| 防腐蚀等级 | C3(C4/C5)可选 | ||
| 海拔 | ≤2000m | ||
| 相对湿度 | 0~95%无冷凝 | ||
| 尺寸（长x宽x高） | 约6058x2438x2896m | ||
| 认证 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||
| 产品名称 | 液冷型-工商业储能系统-500kw/2000kwh | ||
| 电池参数 | 产品型号 | JSESY-C2000 | |
| 电芯类型 | 磷酸铁锂-3.2V-280Ah | ||
| 额定电量 | 2000KWh | ||
| 电池包数量 | 43 | ||
| 串行并行模式 | 1P52S | ||
| 一个电池包容量 | 46.592KWh | ||
| 充放电倍率 | ≤5C | ||
| 电池单元冷却方式 | 液冷 | ||
| 电池循环使用寿命次数 | 12000次 | ||
| 系统参数 | BMS通选接口 | 以太网/RS485/CAN | |
| 额定交流输出功率 | 250KW | 500KW | |
| 最大交流输出功率 | 275KW | 550KW | |
| 额定交流输出电流 | 361A | 722A | |
| 运行时间（满功率） | 约8h | 约4h | |
| PCS直流电压范围 | 600V~850V | ||
| 直流电流分量 | <0.5% | ||
| 电流总谐波失真 | <0.3%（额定功率） | ||
| 额定电压 | 400V | ||
| 允许电网电压范围 | 320V~460V | ||
| 额定电网频率 | 50/60Hz | ||
| 功率因数 | -1超前~+1滞后 | ||
| PCS通讯方式 | 以太网/RS485/CAN | ||
| PCS通讯协议 | RS485/TCP/IP | ||
| PCS单元冷却方式 | 温控智能风冷 | ||
| 运行温度范围 | -30℃~65℃ | ||
| 消防系统 | 全氟已酮管道式灭火系统 | ||
| 外壳防护等级 | NEMA3P/IP54 | ||
| 防雷等级 | II级 | ||
| 防腐蚀等级 | C3(C4/C5)可选 | ||
| 海拔 | ≤2000m | ||
| 相对湿度 | 0~95%无冷凝 | ||
| 尺寸（长x宽x高） | 约8058x2438x2896m | ||
| 认证 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||
| 产品名称 | 液冷型-工商业储能系统-500kw/4000kwh | ||
| 电池参数 | 产品型号 | JSESY-C4000 | |
| 电芯类型 | 磷酸铁锂-3.2V-280Ah | ||
| 额定电量 | 4000KWh | ||
| 电池包数量 | 86 | ||
| 串行并行模式 | 1P52S | ||
| 一个电池包容量 | 46.592KWh | ||
| 充放电倍率 | ≤5C | ||
| 电池单元冷却方式 | 液冷 | ||
| 电池循环使用寿命次数 | 12000次 | ||
| 系统参数 | BMS通选接口 | 以太网/RS485/CAN | |
| 额定交流输出功率 | 250KW | 500KW | |
| 最大交流输出功率 | 275KW | 550KW | |
| 额定交流输出电流 | 361A | 722A | |
| 运行时间（满功率） | 约16h | 约8h | |
| PCS直流电压范围 | 600V~850V | ||
| 直流电流分量 | <0.5% | ||
| 电流总谐波失真 | <0.3%（额定功率） | ||
| 额定电压 | 400V | ||
| 允许电网电压范围 | 320V~460V | ||
| 额定电网频率 | 50/60Hz | ||
| 功率因数 | -1超前~+1滞后 | ||
| PCS通讯方式 | 以太网/RS485/CAN | ||
| PCS通讯协议 | RS485/TCP/IP | ||
| PCS单元冷却方式 | 温控智能风冷 | ||
| 运行温度范围 | -30℃~65℃ | ||
| 消防系统 | 全氟已酮管道式灭火系统 | ||
| 外壳防护等级 | NEMA3P/IP54 | ||
| 防雷等级 | II级 | ||
| 防腐蚀等级 | C3(C4/C5)可选 | ||
| 海拔 | ≤2000m | ||
| 相对湿度 | 0~95%无冷凝 | ||
| 尺寸（长x宽x高） | 约9144x2438x2896m | ||
| 认证 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||
