核心优势
- 01电池管理系统BMS
- 具有过充电、过放电、短路、过流(载)、过温、充电过流、总压保护、均衡等多种保护功能和监测。
- 02单相/三相,高压安全
- LCD触屏显示,多语言界面。
- 03六种工作模式
- 内置BMS电池管理系统,智能操控与设置。
- 04逆变器一体设计
- 一体设计功能强大,无需额外配逆变器, 并支持PV、发电机、离网、并网多种连接。

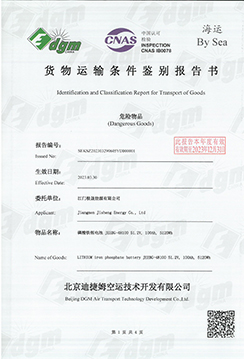

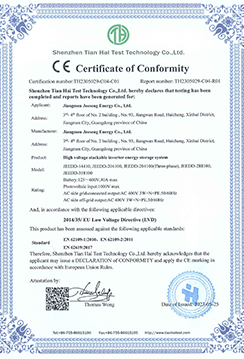

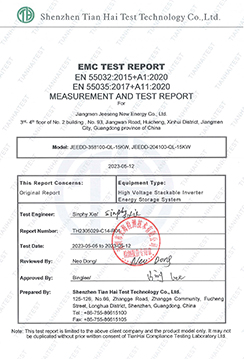

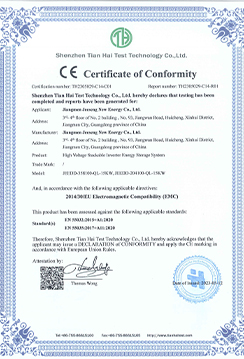

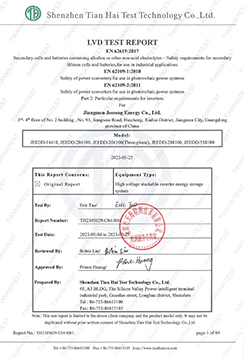

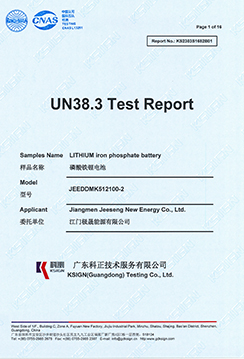

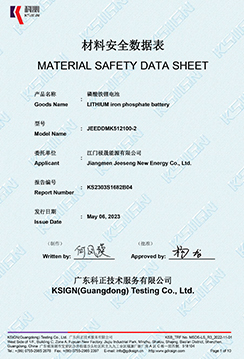

高压堆叠逆变储能资质证书

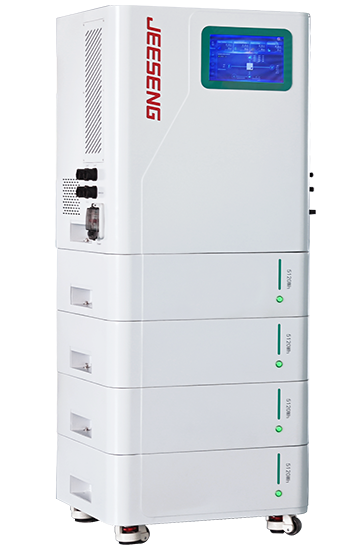

高压堆叠逆变储能细节

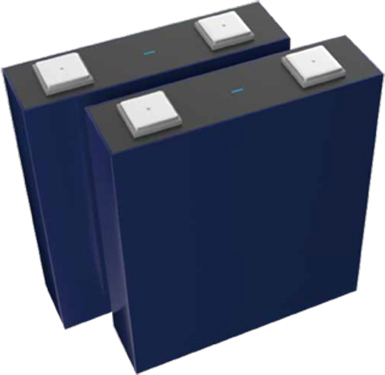

储能内部电池组与电芯
· 加厚固定架,保证电芯稳定放置,确保电芯固定在一定的安全 距离内。
· 电芯之间加了缓冲棉,减少运输或者使用过程中电芯之间的摩擦,即使鼓包也留有安全空间来缓冲减震,大大提高了安全性能。
· 加厚的电芯连接铝片,固定每组电池组,起到串联作用,电池组间的电流可以互通畅顺,保证安全和性能。
· 每块电芯之间增加一块PC绝缘片,防止电芯间过度挤压。
· 使用高端一线品牌全新电芯,安全可靠。
· LED触控显示屏,随时掌控电池运作状态。

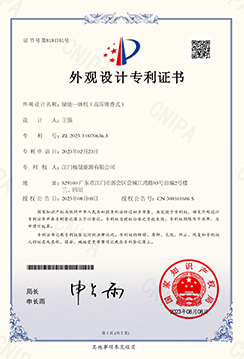

· 拥有产品外观专利。
外观细节
-

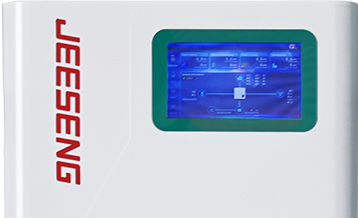

LCD触摸屏幕
9.7英寸大屏、可触摸
-

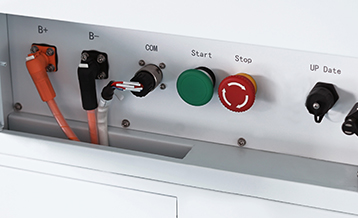

逆变器接口
正负极、通信接口、启动、急停按钮
-

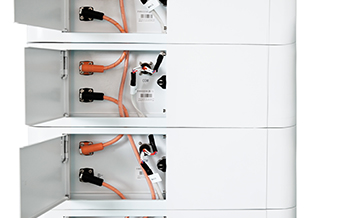

正极、负极接口
单个电池模组相互串联
-

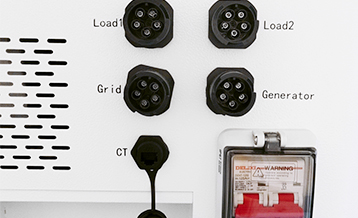

对外接口
负载、市电、柴油发电机、断路器、CT传感器
-

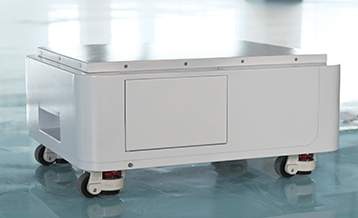

简约设计
底部电池箱带轮子设计,方便搬移
-

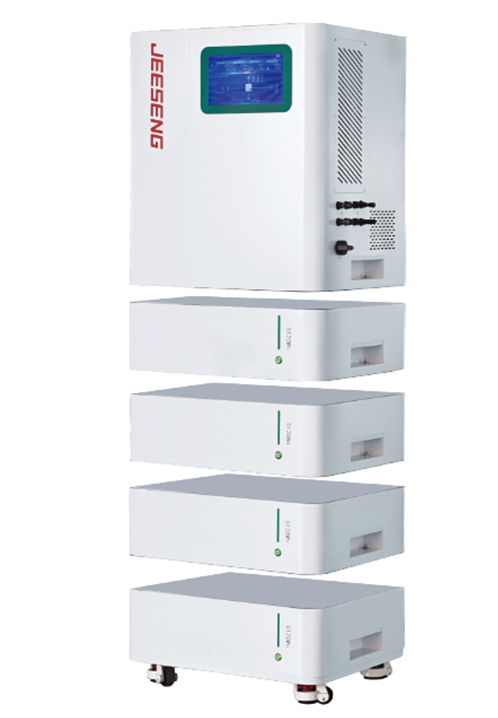

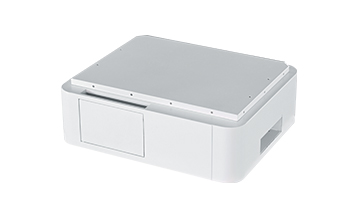

分体式设计
可以自由增加电能模块
高压堆叠逆变储能参数
型号 | JEEDD-204100 | JEEDD-256100 | JEEDD-307100 | JEEDD-358100 | |
输入参数(光伏) | 产品名称 | 20KWh高压堆叠 | 25KWh高压堆叠 | 30KWh高压堆叠 | 35KWh高压堆叠 |
光伏板输入功率 | 22.5KW | 22.5KW | 22.5KW | 3.5KW | |
最大直流电压 | 1000V | 1000V | 1000V | 1000V | |
MPPT电压范围 | 450V~850V | 450V~850V | 450V~850V | 450V~850V | |
单MPPT最大输入电流 | 13A | 13A | 13A | 13A | |
输出参数(并网) | 最大输出功率 | 15KW | 15KW | 15KW | 15KW |
最大输出电流 | 15.9A | 15.9A | 15.9A | 15.9A | |
电网电压范围 | 380V~400V | 380V~400V | 380V~400V | 380V~400V | |
电网频率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | |
电网连接类型 | 3W+N+PE | 3W+N+PE | 3W+N+PE | 3W+N+PE | |
电池数据 | 电池类型 | 铝壳方形铁锂电池(全新) | |||
系统串并联方式 | IP16S | IP16S | IP16S | IP16S | |
额定容量 | 100A | 100A | 100A | 100A | |
标称电压 | 51.2V | 51.2V | 51.2V | 51.2V | |
标称电压 | 204.8V(4个电池模块串联) | 256V(5个电池模块串联) | 307.2V(6个电池模块串联) | 358.4V(7个电池模块串联) | |
电池能量 | 20KWh | 25KWh | 30KWh | 35KWh | |
应急电源输出 | 自动切换时间 | <20ms | <20ms | <20ms | <20ms |
输出参数(离网) | 额定输出功率 | 10000VA | 10000VA | 10000VA | 10000VA |
最大输出额定功率 | 11000VA | 11000VA | 11000VA | 11000VA | |
额定输出电流 | 14.4A | 14.4A | 14.4A | 14.4A | |
最大输出电流 | 15.9A | 15.9A | 15.9A | 15.9A | |
额定输出电压 | 400V,3W+N+PE | 400V,3W+N+PE | 400V,3W+N+PE | 400V,3W+N+PE | |
额定输出频率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | |
THDU | <2% | <2% | <2% | <2% | |
最大效率 | 98.2% | 98.2% | 98.2% | 98.2% | |
欧洲效率 | 97.5% | 97.5% | 97.5% | 97.5% | |
MPPT效率 | 99.9% | 99.9% | 99.9% | 99.9% | |
其他参数 | 最大电池充/放电效率 | 97.5% | 97.5% | 97.5% | 97.5% |
显示屏 | LCD智能触控屏 | ||||
通讯方式 | RS485 CNA自带(4GWiFi选配) | ||||
循环次数 | 12000次 | ||||
认证 | TUV-CE,IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||||
三相平衡 | 支持100%三相不平衡 | ||||
环境温度湿度范围 | -20℃~60℃/0~95℃无冷凝 | ||||
冷却方式 | 自然冷却 | ||||
海拔高度 | 2000m以下不降额 | ||||
尺寸 | 605*500*1381mm | 605*500*1558mm | 605*500*1735mm | 605*500*1912mm | |
重量 | 245kg | 300kg | 350kg | 400kg |
