核心优势
- 01多机并联,智能切换
- 高达15个储能同时并联堆叠,总能量可达 75KWh。
- 02安全存储,高效输出
- 内置BMS安全系统,高效存储并输出电能。
- 03定制面板,任意选配
- 控制面板可以任意选择,也接受定制。
- 04拉手设计,方便移动
- 面板正面增加两个拉手设计,方便搬动。

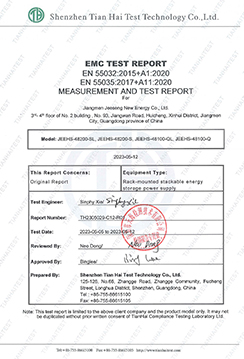

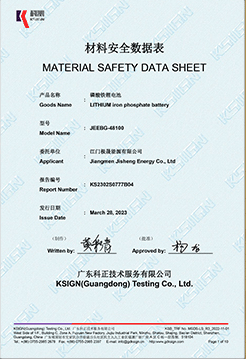

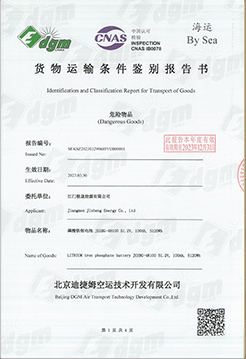

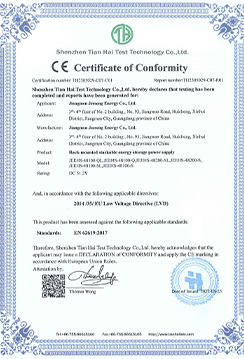

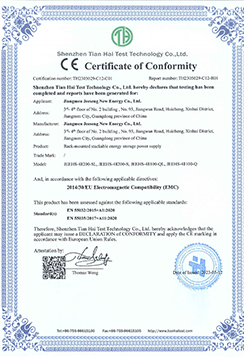

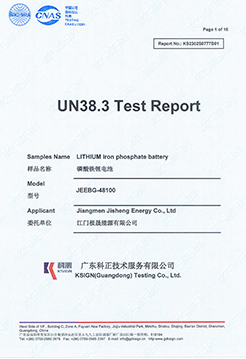

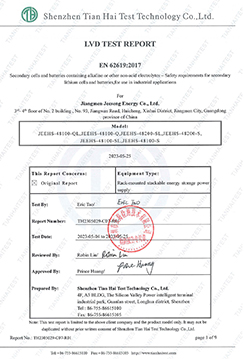

机架式堆叠储能资质证书

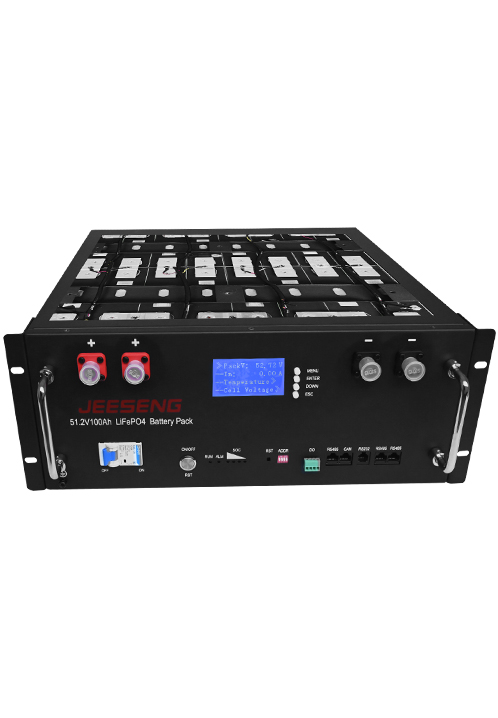

机架式堆叠储能细节

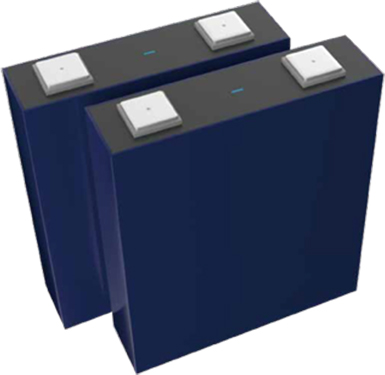

储能内部电池组与电芯
· 加厚固定架,保证电芯稳定放置,确保电芯固定在一定的安全 距离内。
· 电芯之间加了缓冲棉,减少运输或者使用过程中电芯之间的摩擦,即使鼓包也留有安全空间来缓冲减震,大大提高了安全性能。
· 加厚的电芯连接铝片,固定每组电池组,起到串联作用,电池组间的电流可以互通畅顺,保证安全和性能。
· 每块电芯之间增加一块PC绝缘片,防止电芯间过度挤压。
· 使用高端一线品牌全新电芯,安全可靠。
· LED触控显示屏,随时掌控电池运作状态。
· 拥有产品外观专利。
外观细节
-

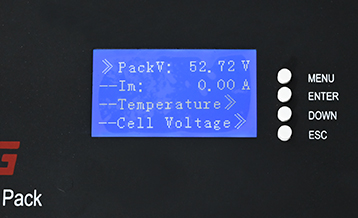

LCD显示屏(可选配)
右侧配4个白色菜单按钮
-

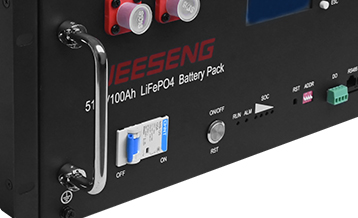

开关和指示灯
断路器开关、电源开关运作灯、警报灯、电量显示灯
-

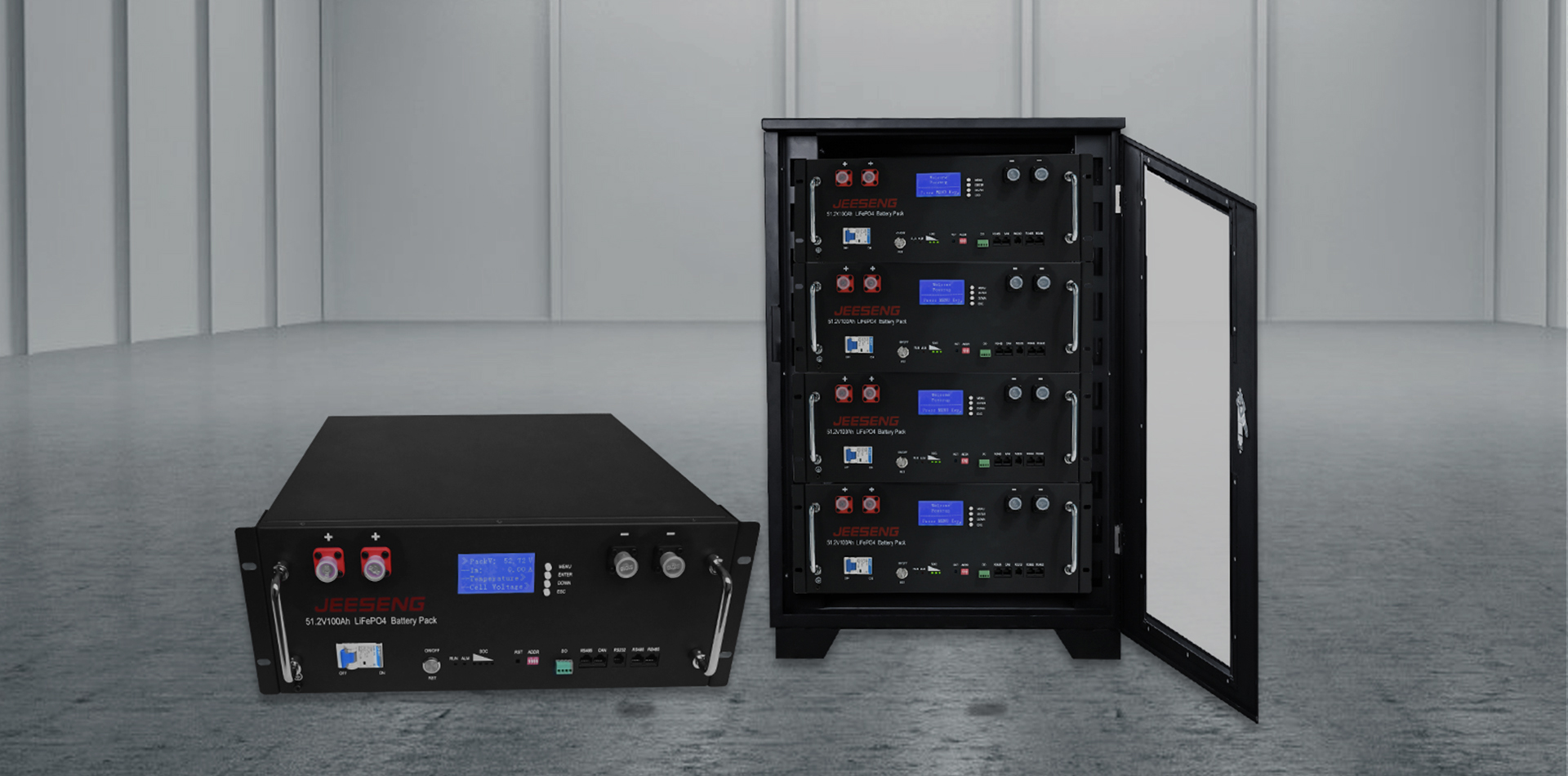

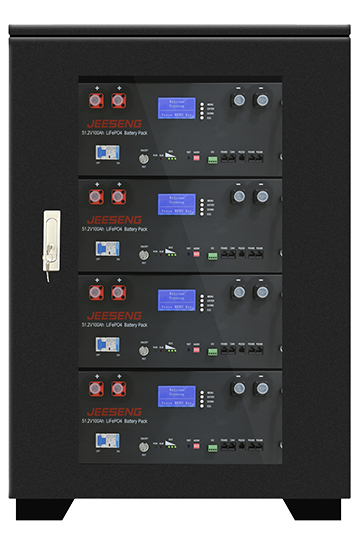

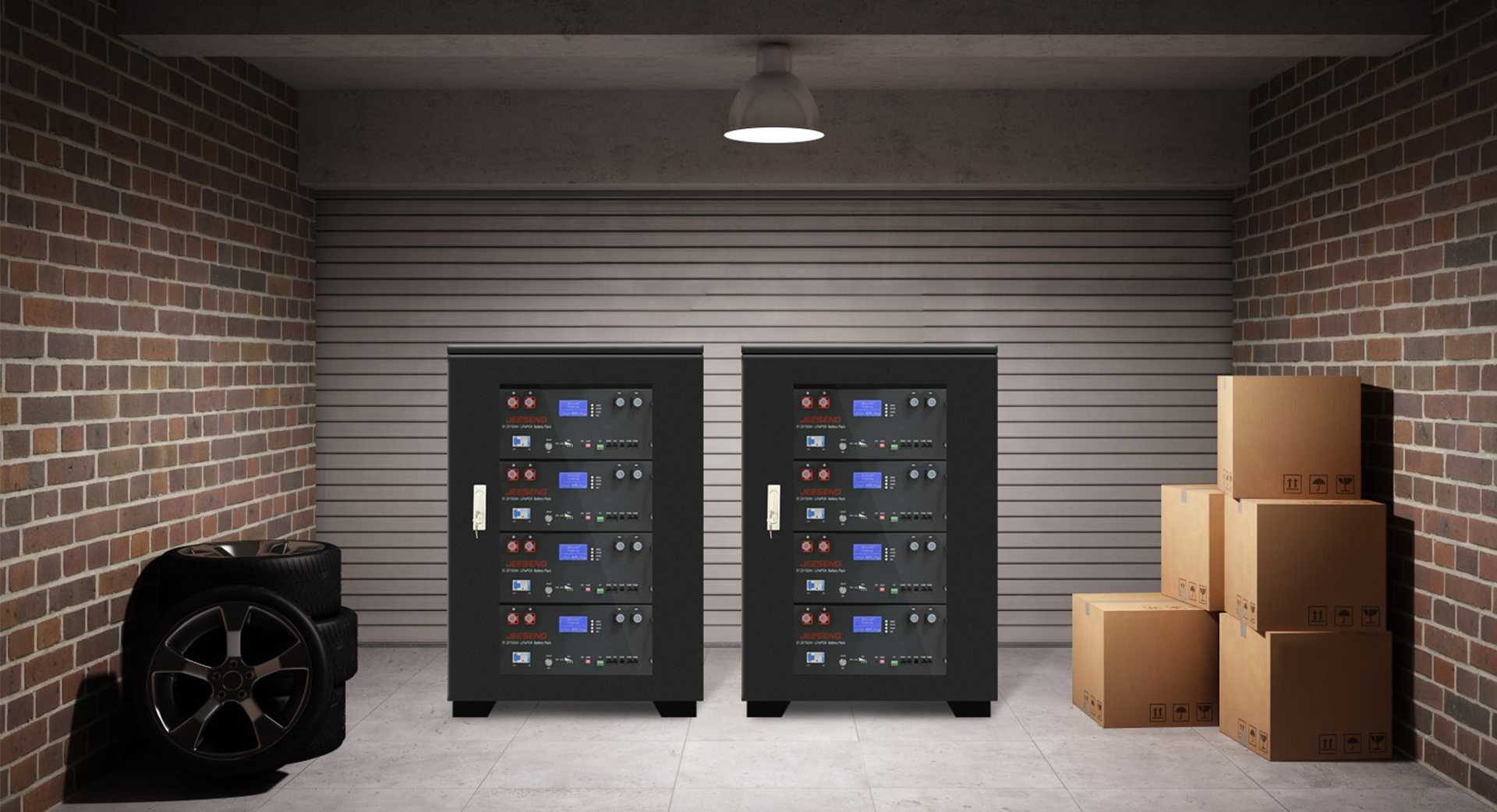

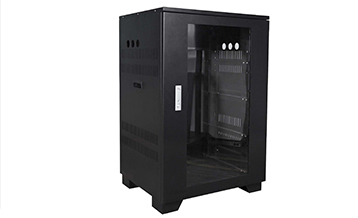

机架式机柜(可定制高度)
堆叠高达15个,单个电池模组相互串联
-

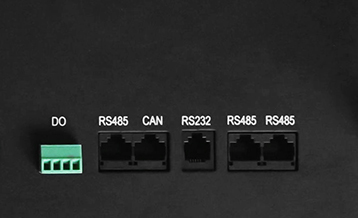

端口接口
重置、IP设置、继电器、通讯接口
-

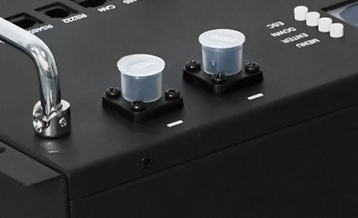

负极端口
一组连接逆变器,一组可并联增加电池容量
-

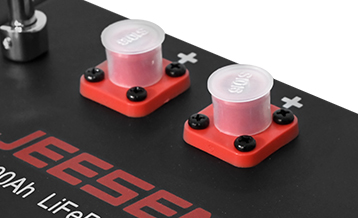

正极端口
一组连接逆变器,一组可并联增加电池容量
机架式堆叠储能参数
型号 | JEEHS-48100-QL | JEEHS-48100-Q | JEEHS-48100-SL | JEEHS-48100-S | |
产品参数 | 电芯类型 | 磷酸铁锂 | 磷酸铁锂 | 磷酸铁锂 | 磷酸铁锂 |
容量 | 100Ah | 100Ah | 100Ah | 100Ah | |
电芯电压 | 3.2V | 3.2V | 3.2V | 3.2V | |
电芯尺寸(长宽高) | 174*48*132.2mm | 174*48*132.2mm | 174*48*132.2mm | 174*48*132.2mm | |
电芯串数 | 1P16S | 1P16S | 1P16S | 1P16S | |
额定电压 | 51.2V | 51.2V | 51.2V | 51.2V | |
最大电压 | 58.4V | 58.4V | 58.4V | 58.4V | |
额定充电电流 | 20A | 20A | 20A | 20A | |
最大充电电流 | 50A | 50A | 50A | 50A | |
最大充电电压 | 58.4V | 58.4V | 58.4V | 58.4V | |
额定放电电流 | 50A | 50A | 50A | 50A | |
最大放电电流 | 100A | 100A | 100A | 100A | |
通讯方式 | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | |
最大并联台数 | 并联≤15台 | 并联≤15台 | 并联≤15台 | 并联≤15台 | |
重量 | 45KG | 45KG | 45KG | 45KG | |
设计寿命 | 10年 | 10年 | 10年 | 10年 | |
循环次数 | 12000次 | 12000次 | 12000次 | 12000次 | |
工作温度 | 0~45℃ | 0~45℃ | 0~45℃ | 0~45℃ | |
储存温度 | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | |
工作湿度 | 60±25%R.H | 60±25%R.H | 60±25%R.H | 60±25%R.H | |
海拔(米) | <2000m | <2000m | <2000m | <2000m | |
安装方式 | 机架堆叠 | 机架堆叠 | 机架堆叠 | 机架堆叠 | |
产品展示 | 产品尺寸(长宽高) | 450*442*177mm | 450*442*177mm | 450*442*177mm | 450*442*177mm |
包装尺寸 | 540*540*264.5mm | 540*540*264.5mm | 540*540*264.5mm | 540*540*264.5mm | |
认证标准 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | IEC62619,CE(EMC,LVD),UN38.3,MSDS | IEC62619,CE(EMC,LVD),UN38.3,MSDS | IEC62619,CE(EMC,LVD),UN38.3,MSDS | |

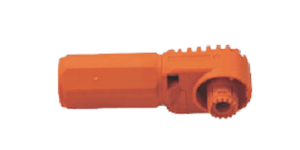

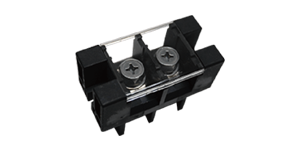

输出端连接方式(装电池上) | |||||

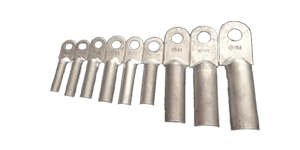

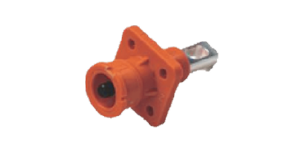

配件输出端子 | |||||

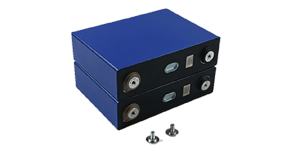

电芯图片 | |||||

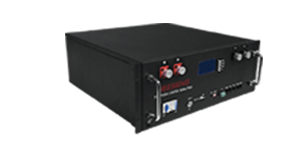

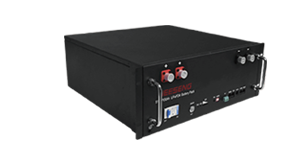

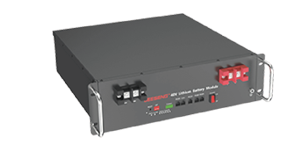

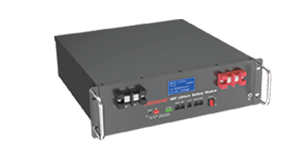

整机图片 | 带LED显示屏 | 不带显示屏 | 带LED显示屏 | 不带显示屏 |
