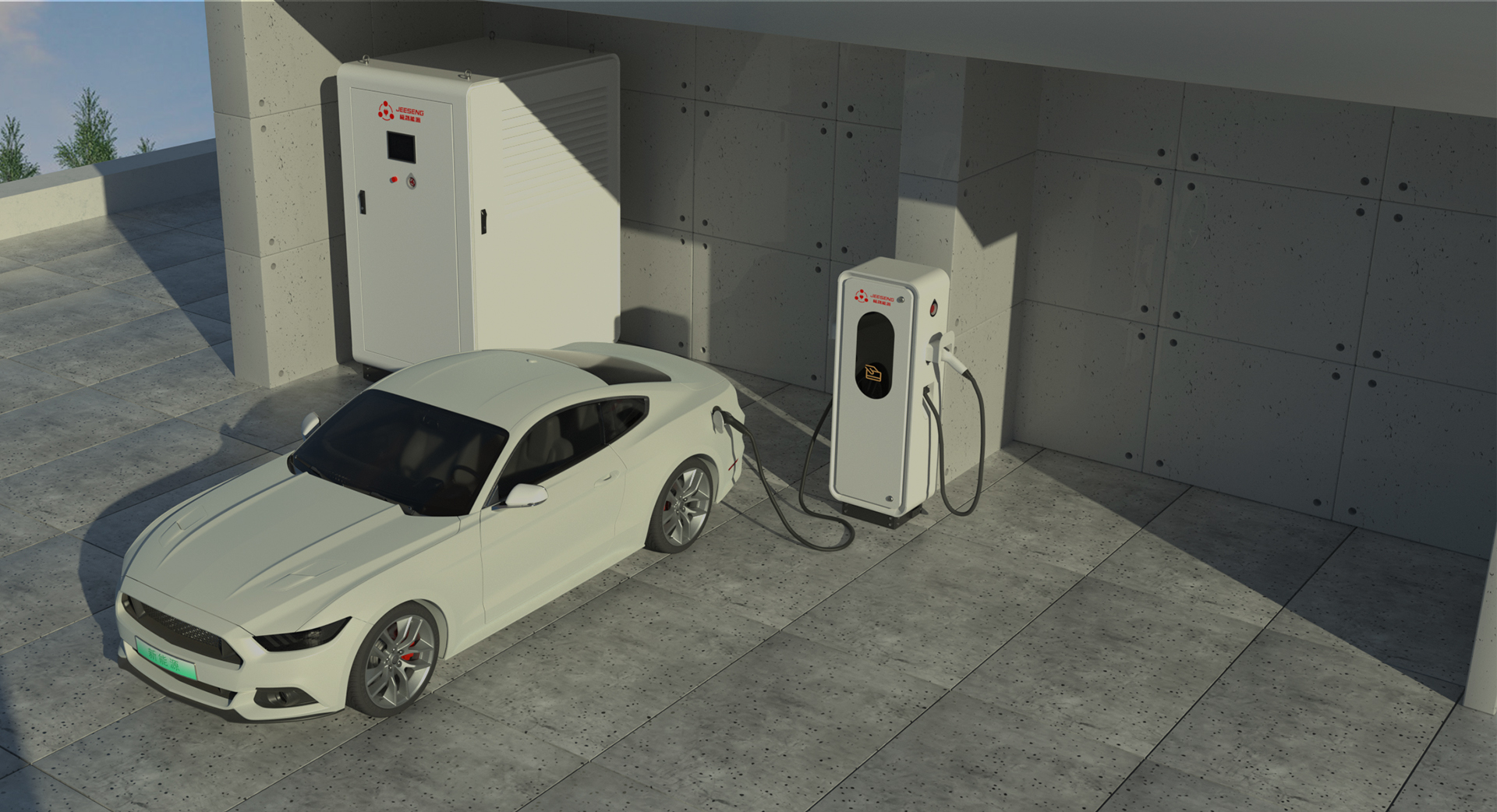

风冷充电堆
安全可靠
超级快充
智能高效
直流桩核心优势
- 01风冷系统
- 风冷系统的散热方式可根据充电模块风量、 环境温度等因素进行系统风扇的调速设计，降低系统功耗和噪音。
- 02风道设计
- 隔离风道港胶模块，故障率极低G4滤网配置，防护效果好，维护简单选用优质器件，寿命长。
- 03超充一体
- 可达支持15路枪线输出，支持液冷终端与风冷终端混搭，充电主机搭配液冷终端支持480KW恒功率输出。
- 04华为充电模块
- 采用专利电路设计和新工艺的充电模块，具 有恒功率电压范围宽、高效率、高功率因数、高 功率密度、电磁辐射和干扰极小、高可靠性等优 点，满足各种电动汽车的快速充电需求，节能环 保效果显著，达到国际领先水平。
安全·可靠· 超充·节能·高效·便捷·智能
- 智能：常规充电枪最大输250A，控制板具备多种扩展接口，方便进行功能扩展；支持线上运行，线上结算，使用更智能。
- 便捷：具备刷卡支付、手机扫码支付功能等多种支付功能，用户使用方便便捷。
- 高效：隔离风道港胶模块，故障率极低G4滤网配置，防护效果好，维护简单选用优质器件，寿命长。
- 节能：充电桩功率可达93%以上，模块EMC符合GB/T18487.1。
- 安全：模块安规符合CE标准，系统具备绝缘监测功能，具备输入输出测告罄保护等多项安全防护功能；
- 可靠：功率柜IP54防护，与外界环境完全隔离通过外部风墙散热，可应用于各类恶劣环境；
- 超充：多枪设计，单枪均可最大功率输出常规充电枪最大输 250A，液冷充电枪最大输出500A，充电电流大，充电时间短。
风冷系统散热原理
风冷系统的风扇是前进风、后出风，采用 2PCS 直流轴流风扇进行散热，充电模块采用了风扇调速策略，根据模块内部关键器件温度精准调整风扇转速，实现低温低噪，同时也可以减小由风扇带来的模块损耗。
充电桩系统散热可根据充电模块风量 、环境温度等因素进行系统风扇的调速设计，降低系统功耗和噪音。
风冷系统的优势

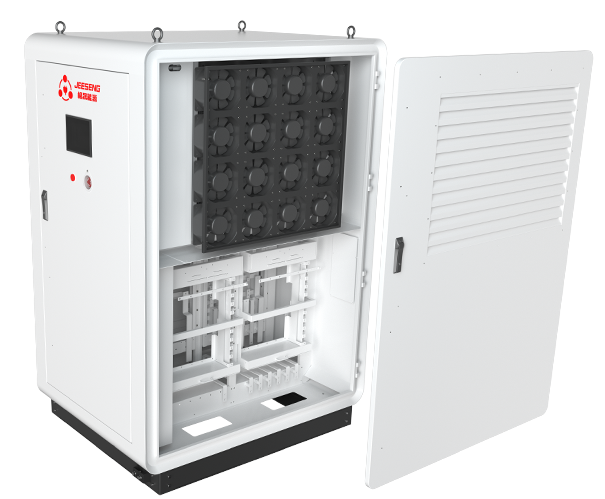

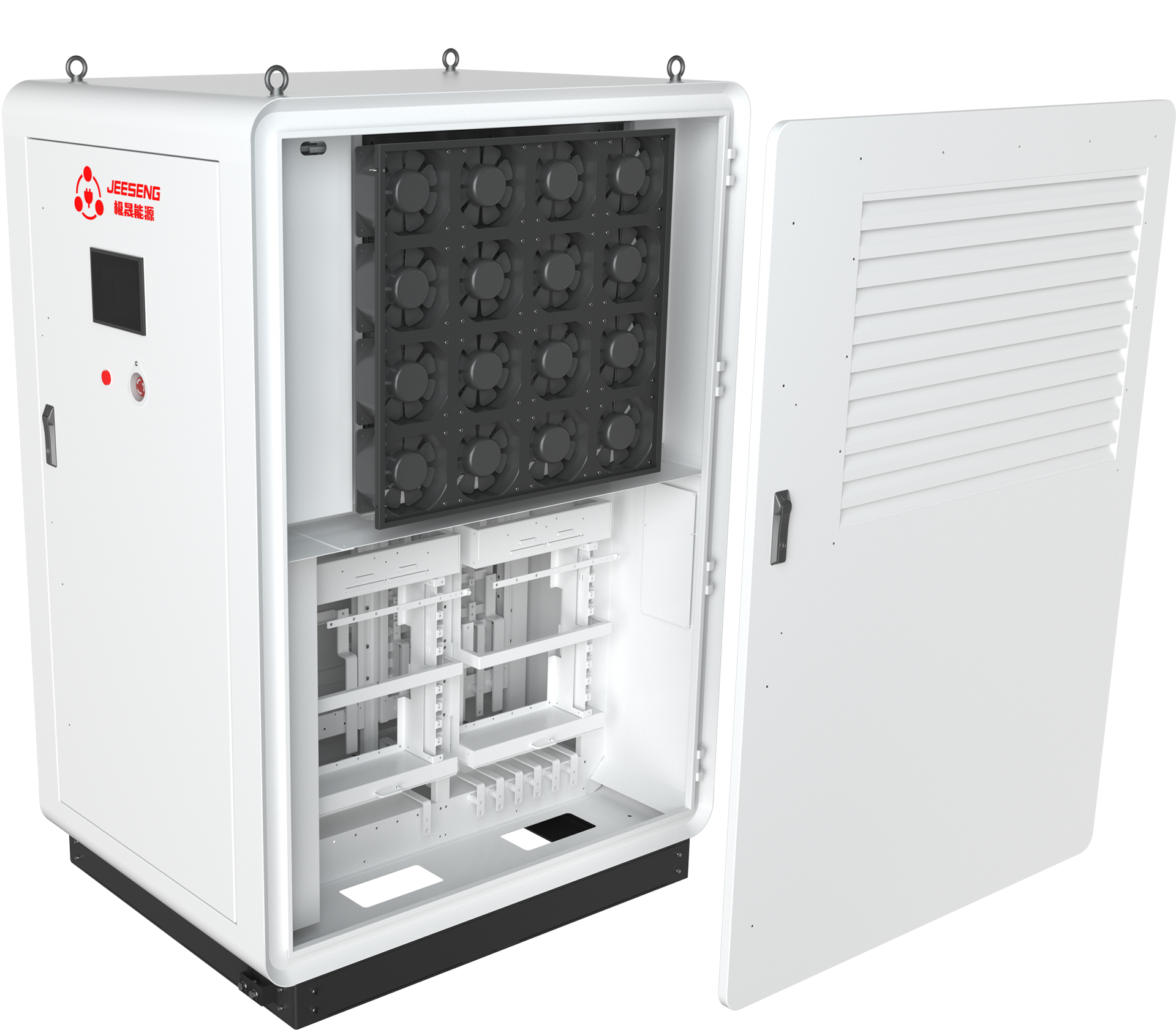

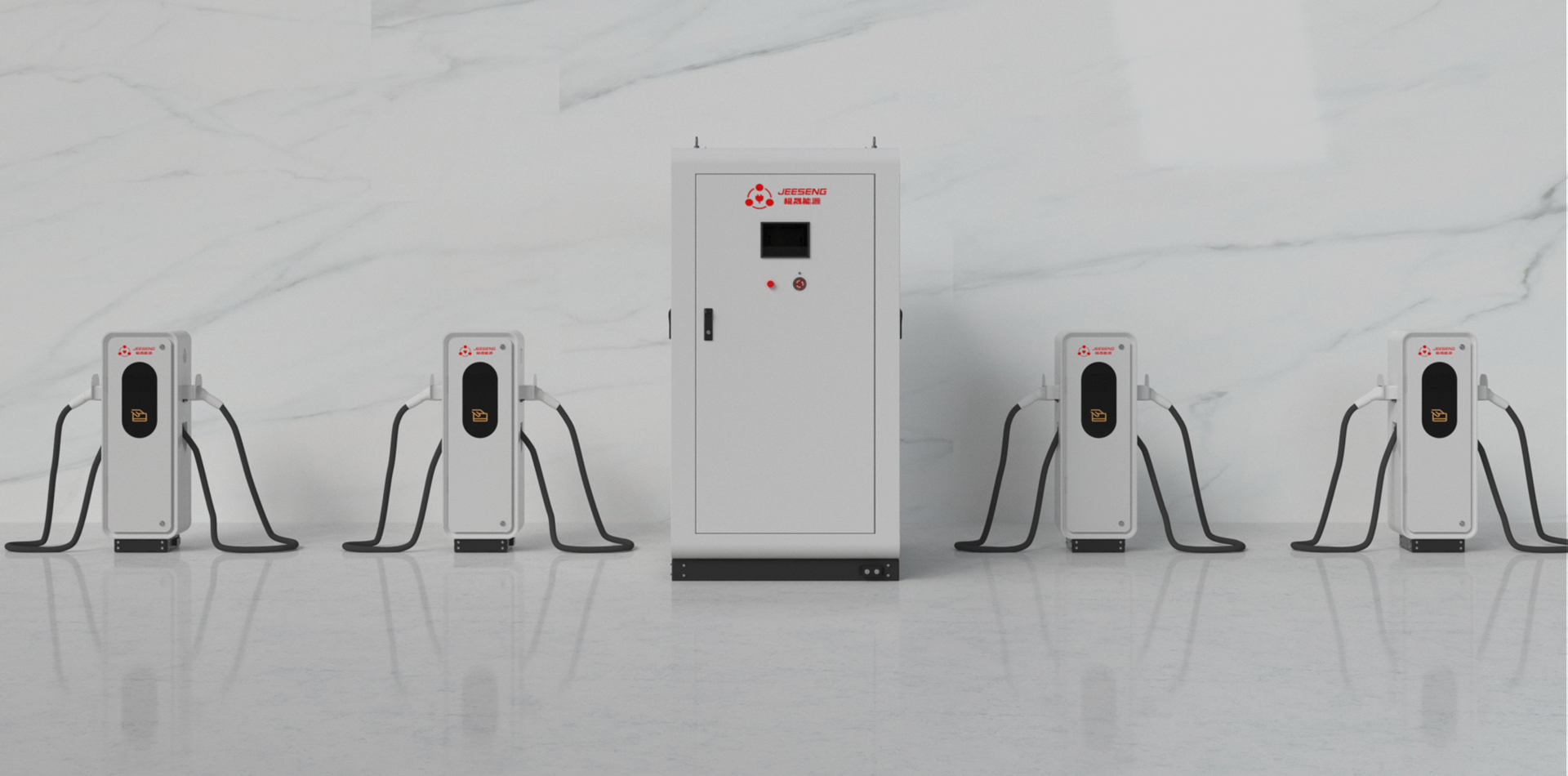

系统采用一个电源柜带共计七路输出设计，电源柜额定功率480KW，内置隔离风道灌胶充电模块，可靠性高；充电终端可选配常规250A输出充电终端或液冷500A充电终端，常规终端单枪最大180KW输出，液冷终
端单枪最大480KW输出，各终端之间采用 CoolRing ™方式进行智能功率分配，可提高充电站点充电车位及功率的利用率。系统采用IP54（电源柜）IP55（充电终端）高防护设计，适用于各类应用场景。
超宽电压
快速充电
适应性好
安全性高
人性化设计
充电方式多样化

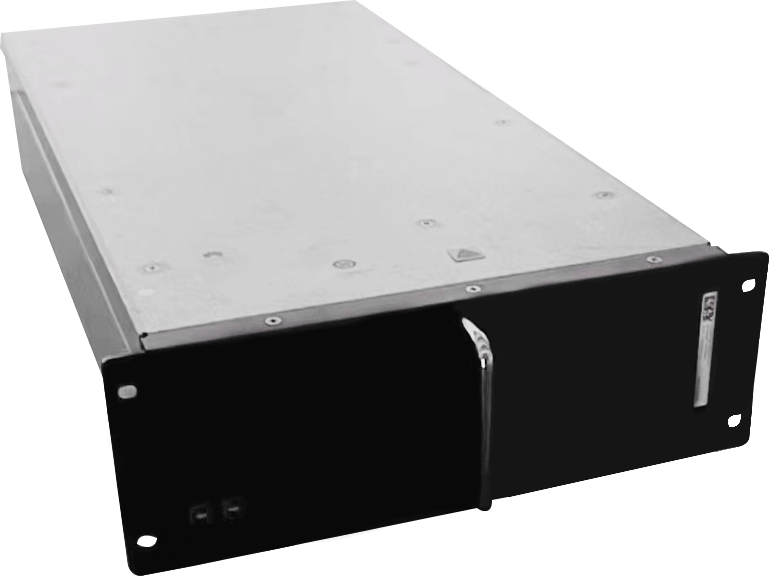

华为R100030G1是一款高效率、高功率密度的AC-DC充电模块，支持260VAC～485VAC（线电压）三相四线制输入，输出电压范围为200VDC～1000VDC，
额定输出功率30KW。充电模块采用隔离设计的CAN通信接口，与监控模块之间的通信采用CAN通信协议，通过系统监控可设定充电模块输出电压模式，
并实现调压、限流、模块开关机等功能。
更可靠
采用创新的全灌胶、全隔离工艺，在恶劣环境下也能长时间可靠运行，年失效率少于 0.2%。而且支持智能运维提醒和 OTA 远程升级，节省人工上站。
更高效
效率比业界平均水平高1%；以120kW 充电桩为例，与业界水平相比，每年可节省约 1140 度电。
更静音
运行分贝比业界平均水平低9dB，风扇自动调节转速实现低温低噪。消除用户噪声困扰，易于充电桩选址。
全适应
支持EMC Class B，全场景适建; 宽电压范围，满足不同车型 (不同充电电压) 的充电需求，适配未来车型的发展演进。
充电模块参数
1.宽输入电压范围：260V AC~485V AC
2.宽工作温度范围：-35℃~+75℃
3.额定输出电压：1000V DC
4.最大输出功率：30KW
5.支持热插拔功能
5.支持风扇只能调速
6.支持CAN总线通信功能
7.支持LED和数码管显示告警
8.支持调压、限流、均流功能
9.具有完善的保护功能
-环境低/过温保护
-输入侧：支持过/欠压保护、三相不平衡保护
-输出侧：支持过压保护、短路保护
-支持输出反灌隔离
10.支持分组设置
-支持系统监控对总线上不同组别的模块进行分组控制
-支持分组号和硬件地址掉电存储
| 型号 | JSDC480-G | ||
|---|---|---|---|
| 常规参数 | 产品名称 | 480KW分体式直流桩 | |
| 额定功率 | 480KW | ||
| 额定电压 | 380V±15% | ||
| 输入电压 | 380V±15% | ||
| 输出电压 | 200V~1000V | ||
| 输入电流 | 800A(两路输入，每路400A) | ||
| 最大输出电流 | 500A | ||
| 电压范围 | 200V~1000V | ||
| 输出电压误差 | ≤±0.5% | ||
| 输出电流误差 | ≥30A时，≤±1%;<30A时，≤±0.3A | ||
| 电流策略 | 双堆桥+全矩阵(30A~250A) | ||
| 稳压精度 | ≤±0.5% | ||
| 稳流精度 | ≤±1% | ||
| 功率因数 | ≥0.98 | ||
| 输入频率 | 50/60Hz | ||
| 峰值效率 | >95% | ||
| 充电桩枪数 | 1把液冷枪输出电流：500A;6把风冷枪均输出电流：250A | ||
| 其他参数 | 功能设计 | 以太网/GPRS/4G通讯、后台监控、远端升级、移动支付、手机APP/微信公众号羚码充电、刷卡充电、LED指示 | |
| 防护等级 | IP54 | ||
| 安全防护功能 | 急停、防反接、防误操作、过压、欠压、充电异常、过流、短路、漏电、过温、防雷 | ||
| 散热方式 | 强制液冷 | ||
| 工作温度 | -20~+65℃ | ||
| 储存温度 | -40~+75℃ | ||
| 相对湿度 | 0~95%HR,无凝霜 | ||
| 工作海拔 | 2000m无需降额；>2000m,每上升100米工作温度降低1℃ | ||
| 外壳材质 | 镀锌钢板 | ||
| 产品尺寸 | 主机：1150*940*1800mm(L*W*H);终端：450*300*1300mm(L*W*H) | ||
| 产品重量 | 主机：450kg,终端：150kg | ||
