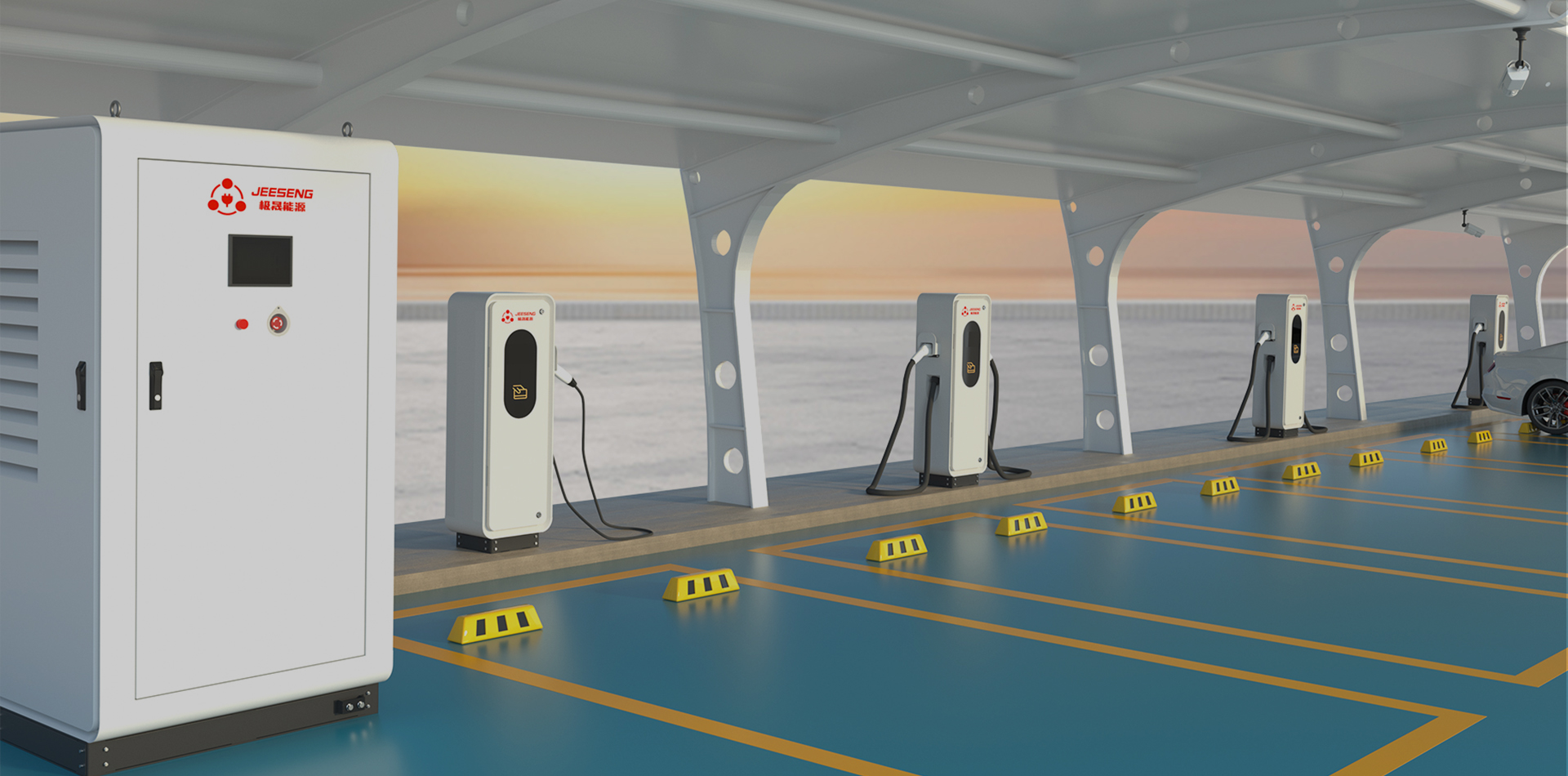

液冷充电堆
安全可靠

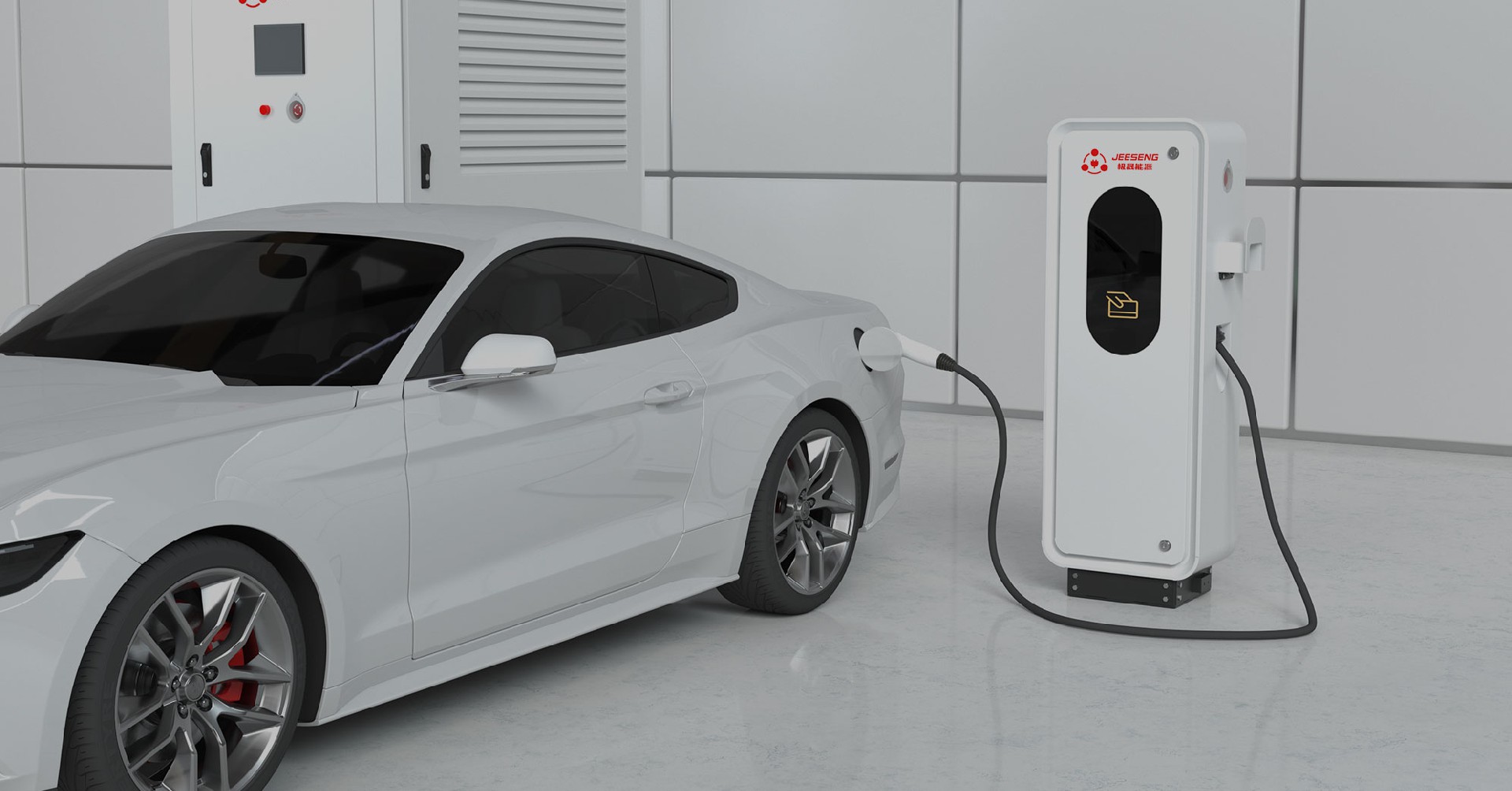

液冷超充
智能高效
直流桩核心优势
- 01液冷系统
- 安全可靠，水电隔离设计，支持带板带液运输；超长寿命，液冷充电模块，使用寿命10年；绿色高效，主机E2E效率95%。

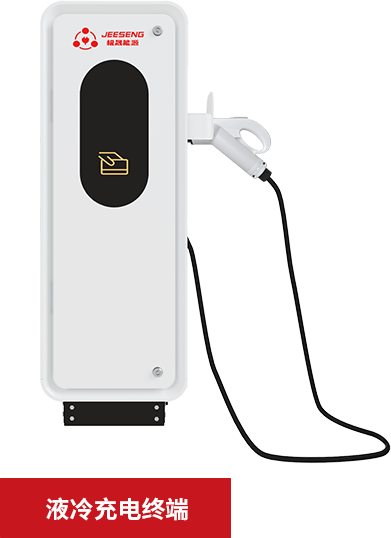

- 02液冷充电枪
- 采用模块标准化设计，其内部安装液冷散热系统，内部液冷充电模块能量转换效率更高，具有充电电流大、充电枪线细、轻便操作等特点，最大输出500A，充电5分钟，续航250+公里。
- 03超充一体
- 可达支持15路枪线输出，支持液冷终端与风冷终端混搭，充电主机搭配液冷终端支持480KW恒功率输出。
- 04华为充电模块
- 采用专利电路设计和新工艺的充电模块，具有恒功率电压范围宽、高效率、高功率因数、高功率密度、电磁辐射和干扰极小、高可靠性等优 点，满足各种电动汽车的快速充电需求，节能环保效果显著，达到国际领先水平。
安全·可靠· 超充·节能·高效·便捷·智能
- 智能：使用液冷超充技术，常规充电枪最大输 250A，液冷充电枪最大输出500A，充电效率更高效；控制板具备多种扩展接口，方便进行功能扩展；支持线上运行，线上结算，使用更智能。
- 便捷：具备刷卡支付、手机扫码支付功能等多种支付功能，用户使用方便便捷。
- 高效：800V/500A 480kW液冷超充充电5分钟，续航250+公里内部液冷充电模块能量转换效率更高。
- 节能：充电桩功率可达93%以上，模块EMC符合GB/T18487.1。
- 安全：模块安规符合CE标准，系统具备绝缘监测功能，具备输入输出测告罄保护等多项安全防护功能；
- 可靠：功率柜IP54防护，与外界环境完全隔离通过外部风墙散热，可应用于各类恶劣环境；
- 超充：多枪设计，单枪均可最大功率输出常规充电枪最大输250A，液冷充电枪最大输出500A，充电电流大，充电时间短。

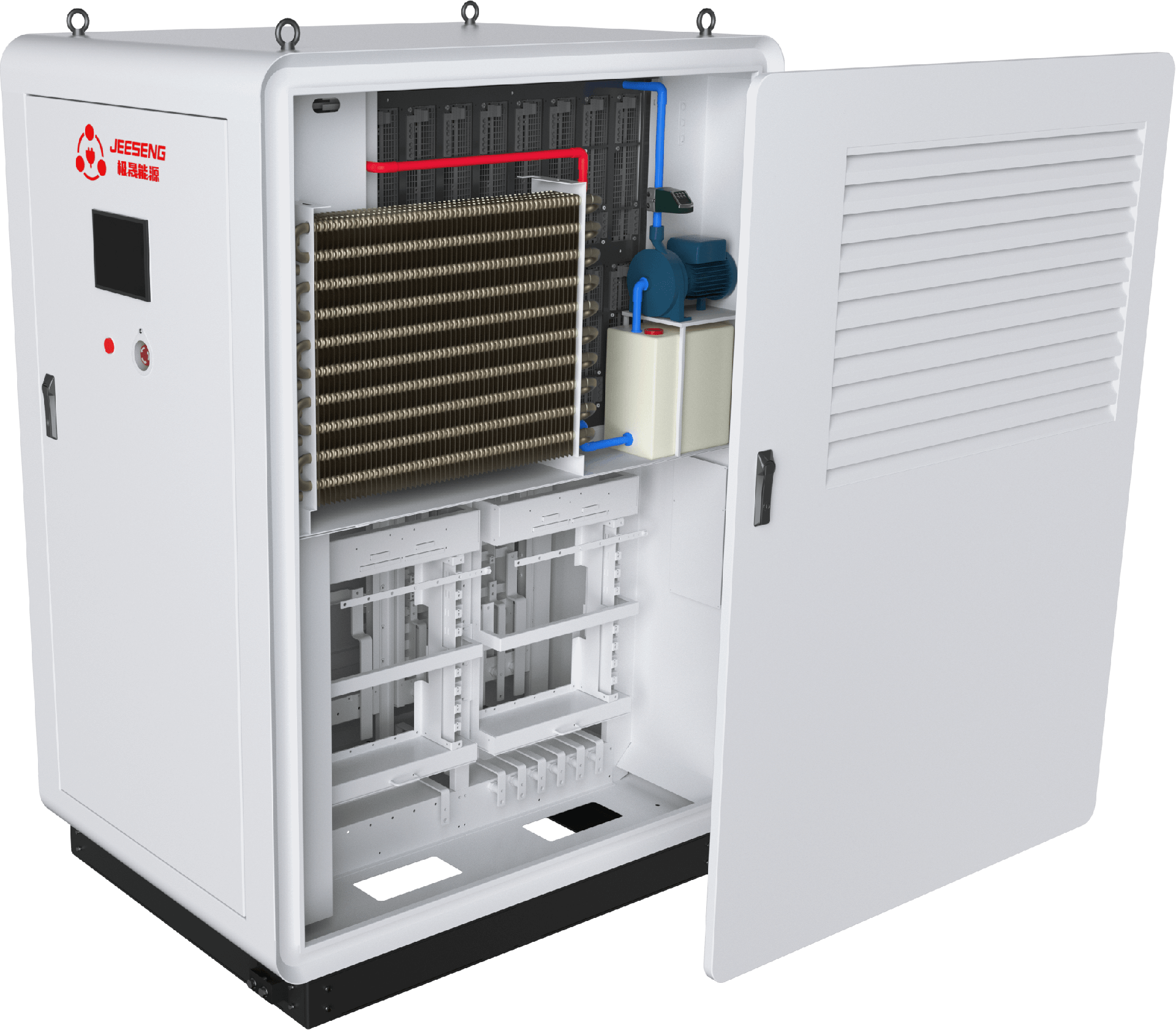

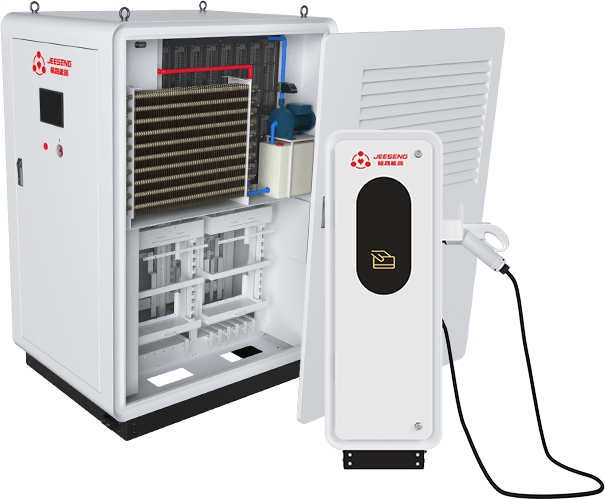

液冷系统散热原理
主要由循环水储水箱、循环水泵、流量传感器、换热器以及模块管路组成。600KW循环系统由两组循环系统组成，共用一个循环水储水箱，每300KW由一组液冷散热系统组成。
产品采用DZY-1000/30K液冷模块进行搭建，模块水路接口为M20*1.5内螺纹，配置双向截止阀，每2个模块串联在一起使用，每组分路流量≥10LPM,在模块两侧配置分水 器，分水器与设备顶部的散热系统想连接，同时散热系统设置电源和通信端口，需要与设备的电源和液冷枪通信端口相连。
液冷系统的优势
液冷超充是为解决传统风冷充电桩受限于充电电流大小导致电动汽车充电速度慢、客户体验差的问题 。全液冷超充系统采用分体式设计，由液冷电源柜及液冷超充终端构成，电源柜内置第二代40KW液冷充电模块，防护等级可达IP54，具有高防护、低噪声、易维护的特点 。充电终端采用液冷充电枪，具有充电电流大、充电枪线细、轻便操作等特点 。英飞源全液冷超充系统可为车辆提供充电5分钟，增加续航250+公里的超快体验。
防护等级更高
枪线更轻更细
发热少，散热快
使用性周期长
充电噪音小
安全性高
液冷充电枪原理
液冷充电枪主体内部设置有充电插针和其他插针，充电插针内部设置有单向流动的液冷通道。在充电插针的尾部开有进出口，进出口上设置有水嘴，水嘴连接柔性液冷管道。充电插针通过卡住尾部周围的冠簧与充电线连接在一起，冠簧与充电线连接部位偏置在充电插针尾部旁，水嘴与柔性液冷管道连接后与充电线互不影响。

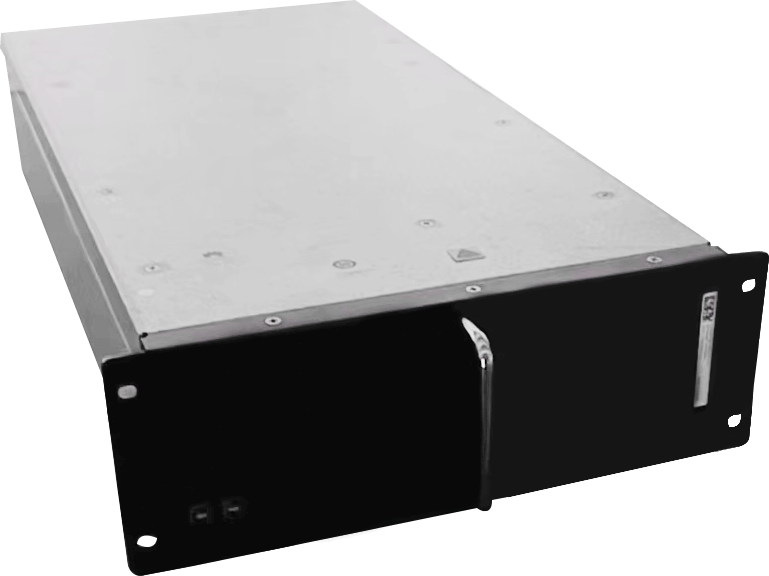

华为R100030G1是一款高效率、高功率密度的AC-DC充电模块，支持260VAC～485VAC（线电压）三相四线制输入，输出电压范围为200VDC～1000VDC，
额定输出功率30KW。充电模块采用隔离设计的CAN通信接口，与监控模块之间的通信采用CAN通信协议，通过系统监控可设定充电模块输出电压模式，
并实现调压、限流、模块开关机等功能。
更可靠
采用创新的全灌胶、全隔离工艺，在恶劣环境下也能长时间可靠运行，年失效率少于 0.2%。而且支持智能运维提醒和 OTA 远程升级，节省人工上站。
更高效
效率比业界平均水平高1%；以120kW 充电桩为例，与业界水平相比，每年可节省约 1140 度电。
更静音
运行分贝比业界平均水平低9dB，风扇自动调节转速实现低温低噪。消除用户噪声困扰，易于充电桩选址。
全适应
支持EMC Class B，全场景适建; 宽电压范围，满足不同车型 (不同充电电压) 的充电需求，适配未来车型的发展演进。
充电模块参数
1.宽输入电压范围：260V AC~485V AC
2.宽工作温度范围：-35℃~+75℃
3.额定输出电压：1000V DC
4.最大输出功率：30KW
5.支持热插拔功能
5.支持风扇只能调速
6.支持CAN总线通信功能
7.支持LED和数码管显示告警
8.支持调压、限流、均流功能
9.具有完善的保护功能
-环境低/过温保护
-输入侧：支持过/欠压保护、三相不平衡保护
-输出侧：支持过压保护、短路保护
-支持输出反灌隔离
10.支持分组设置
-支持系统监控对总线上不同组别的模块进行分组控制
-支持分组号和硬件地址掉电存储
| 型号 | JSDC480-G | ||
|---|---|---|---|
| 常规参数 | 产品名称 | 480KW分体式直流桩 | |
| 额定功率 | 480KW | ||
| 额定电压 | 380V±15% | ||
| 输入电压 | 380V±15% | ||
| 输出电压 | 200V~1000V | ||
| 输入电流 | 800A(两路输入，每路400A) | ||
| 最大输出电流 | 500A | ||
| 电压范围 | 200V~1000V | ||
| 输出电压误差 | ≤±0.5% | ||
| 输出电流误差 | ≥30A时，≤±1%;<30A时，≤±0.3A | ||
| 电流策略 | 双堆桥+全矩阵(30A~250A) | ||
| 稳压精度 | ≤±0.5% | ||
| 稳流精度 | ≤±1% | ||
| 功率因数 | ≥0.98 | ||
| 输入频率 | 50/60Hz | ||
| 峰值效率 | >95% | ||
| 充电桩枪数 | 1把液冷枪输出电流：500A;6把风冷枪均输出电流：250A | ||
| 其他参数 | 功能设计 | 以太网/GPRS/4G通讯、后台监控、远端升级、移动支付、手机APP/微信公众号羚码充电、刷卡充电、LED指示 | |
| 防护等级 | IP54 | ||
| 安全防护功能 | 急停、防反接、防误操作、过压、欠压、充电异常、过流、短路、漏电、过温、防雷 | ||
| 散热方式 | 强制液冷 | ||
| 工作温度 | -20~+65℃ | ||
| 储存温度 | -40~+75℃ | ||
| 相对湿度 | 0~95%HR,无凝霜 | ||
| 工作海拔 | 2000m无需降额；>2000m,每上升100米工作温度降低1℃ | ||
| 外壳材质 | 镀锌钢板 | ||
| 产品尺寸 | 主机：1150*940*1800mm(L*W*H);终端：450*300*1300mm(L*W*H) | ||
| 产品重量 | 主机：450kg,终端：150kg | ||
